智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

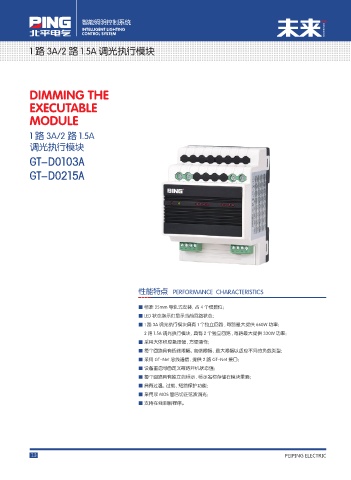

1 路 3A/2 路 1.5A 调光执行模块

DIMMING THE

EXECUTABLE
MODULE

1 路 3A/2 路 1.5A
调光执行模块

GT-D0103A

GT-D0215A

性能特点 PERFORMANCE CHARACTERISTICS

■ 标准 35mm 导轨式安装，占 4 个模数位；
■ LED 状态指示灯显示当前回路状态；
■ 1 路 3A 调光执行模块具有 1 个独立回路 , 每路最大提供 660W 功率；
2 路 1.5A 调光执行模块，具有 2 个独立回路 , 每路最大提供 330W 功率；
■ 采用大体积应急按键，方便操作；
■ 每个回路具有低端限幅、高端限幅、最大限幅以适应不同的负载类型；
■ 采用 GT-Net 总线通信，提供 2 路 GT-Net 接口；
■ 设备重启可自定义每路开机状态值；
■ 每个回路具有独立的标示，标示名称存储在模块里面；
■ 具有过温、过载、短路保护功能；
■ 采用双 MOS 管后切正弦波调光；
■ 支持在线刷新程序。
