智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

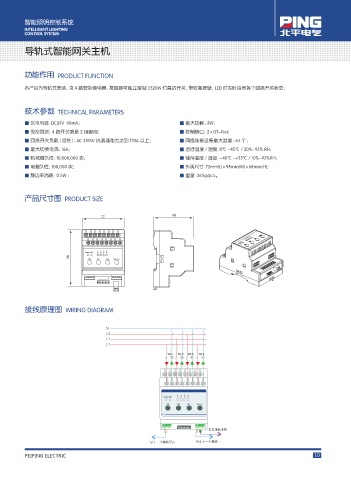

导轨式智能网关主机

功能作用 PRODUCT FUNCTION

本产品为导轨式安装，含 4 路智能继电器，每回路可独立控制 3520W 灯具的开关，带应急按键，LED 灯实时指示各个回路开关状态；

技术参数 TECHNICAL PARAMETERS

■ 供电电源 :DC24V 90mA； ■ 最大功耗：8W；
■ 受控回路：4 路开关或是 2 组窗帘； ■ 控制端口：2×GT-Net；
■ 回路开关负载 ( 阻性 )：AC 250V/ 抗浪涌能力达到 170A 以上； ■ 网络连接设备最大数量：64 个 ;
■ 最大切换电流：16A； ■ 运行温度 / 湿度 :0℃ ~45℃ / 20%~93% RH；
■ 机械耐久性：10,000,000 次； ■ 储存温度 / 湿度 :-40℃ ~+55℃ / 10%~93%RH；
■ 电耐久性：100,000 次； ■ 外观尺寸 :72mm(L)×98mm(W)×68mm(H)；
■ 静功率消耗：0.5W ； ■ 重量 :265g/pcs。

产品尺寸图 PRODUCT SIZE

72 68

1 2 3 4
Power Net
98 ON OFF ALL SELECT

接线原理图 WIRING DIAGRAM

N
L3
L2
L1
WL1 WL2 WL3 WL4

1 2 3 4
Power Net
ON OFF ALL SELECT

引至消防主机

从上一个模块引入 引至下一个模块
