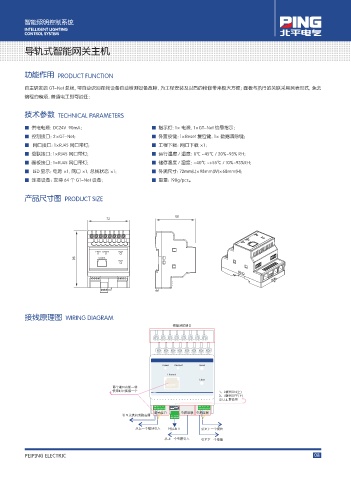

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

导轨式智能网关主机

功能作用 PRODUCT FUNCTION

自主研发的 GT-Net 总线，可自动识别在线设备自动检测设备故障，为工程安装及以后的检修带来极大方便；面板与执行的关联采用列表形式，免去
编程的麻烦，普通电工即可胜任；

技术参数 TECHNICAL PARAMETERS

■ 供电电源：DC24V 90mA； ■ 指示灯：1×电源，1×GT-Net 信号指示；
■ 控制接口：2×GT-Net； ■ 外置按键：1×Reset 复位键，1×数据清除键；
■ 网口接口：1×RJ45 网口带灯； ■ 工程下载：网口下载 ×1 ;
■ 级联接口：1×RJ45 网口带灯； ■ 运行温度 / 湿度：0℃ ~45℃ / 20%~93% RH；
■ 面板接口：1×RJ45 网口带灯； ■ 储存温度 / 湿度：-40℃ ~+55℃ / 10%~93%RH；
■ LED 显示：电源×1，网口×1，总线状态×1； ■ 外观尺寸：72mm(L)×98mm(W)×68mm(H)；
■ 连接设备：支持 64 个 GT-Net 设备； ■ 重量：190g/pcs。

产品尺寸图 PRODUCT SIZE

68
72

Power Etronnet Reset
98 Ethernet
Clear

接线原理图 WIRING DIAGRAM

预留消防接口

Power Etronnet Reset
Ethernet
Clear
两个端口功能一样
使用时只能接一个 1、2拨到ON(上)
3、4拨到OFF(下)
串口正常使用
路由接口 电箱级联 电箱级联
引至交换机或路由器

从上一个模块引入 外接串口 引至下一个模块
从上一个电箱引入 引至下一个电箱

PEIPING ELECTRIC 08
