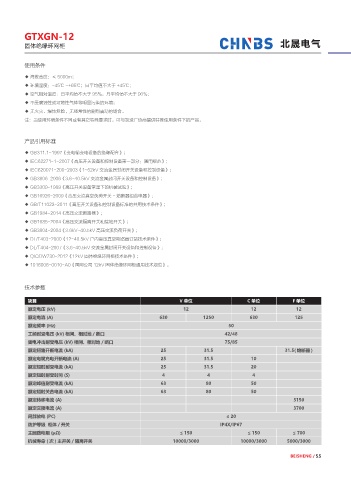

GTXGN-12

         固体绝缘环网柜                                                                                  北晟电气


         使用条件

         ◆ 海拔高度:≤ 5000m;
         ◆ 环境温度:-45℃ ~+65℃;日平均值不大于 +45℃;
         ◆ 空气相对温度:日平均值不大于 95%,月平均值不大于 90%;
         ◆ 不受腐蚀性或可燃性气体等明显污染的环境;
         ◆ 无火灾、爆炸危险,无经常性的剧烈震动的场合。
         注:当使用环境条件不同或有其它特殊要求时,可与制造厂协商提供特殊使用条件下的产品。



         产品引用标准
         ◆ GB311.1-1997《变电输变电设备的绝缘配合》;
         ◆ IEC62271-1-2007《高压开关设备和控制设备第一部分:通用规范》;
         ◆ IEC620071-200-2003《1~52kV 交流金属封闭开关设备和控制设备》;
         ◆ GB3906-2006《3.6~40.5kV 交流金属封闭开关设备和控制设备》;
         ◆ GB3309-1989《高压开关设备常温下的机械试验》;
         ◆ GB16926-2009《高压交流真空负荷开关 - 熔断器组合电器》;
         ◆ GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》;
         ◆ GB1984-2014《高压交流断路器》;
         ◆ GB1985-2004《高压交流隔离开关和接地开关》;
         ◆ GB3804-2004《3.6kV~40.5kV 高压交流负荷开关》;
         ◆ DL/T403-2000《12-40.5kV 户内高压真空断路器订货技术条件》;
         ◆ DL/T404-2007《3.6-40.5kV 交流金属封闭开关设备和控制设备》;
         ◆ Q/GDW730-2012《12kV 固体绝缘环网柜技术条件》;
         ◆ 1016006-0010-A0《国网公司 12kV 固体绝缘环网柜通用技术规范》。



         技术参数

           项目                                                  V 单位                   C 单位            F 单位
           额定电压 (kV)                                            12                     12              12
           额定电流 (A)                                     630            1250            630            125
           额定频率 (Hz)                                                            50
           工频耐受电压 (kV) 相间、相对地 / 断口                                            42/48
           雷电冲击耐受电压 (kV) 相间、相对地 / 断口                                          75/85
           额定短路开断电流 (kA)                                25             31.5                        31.5( 熔断器 )
           额定电缆充电开断电流 (A)                               25             31.5            10
           额定短时耐受电流 (kA)                                25             31.5            20
           额定短时耐受时间 (S)                                  4              4               4
           额定峰值耐受电流 (kA)                                63              80             50
           额定短时关合电流 (kA)                                63              80             50
           额定转移电流 (A)                                                                                 3150
           额定交接电流 (A)                                                                                 3700
           局部放电 (PC)                                                           ≤ 20
           防护等级  柜体 / 开关                                                     IP4X/IP67
           主回路电阻 (μΩ)                                          ≤ 150                  ≤ 150           ≤ 700
           机械寿命 ( 次 ) 主开关 / 隔离开关                            10000/3000              10000/3000      5000/3000
