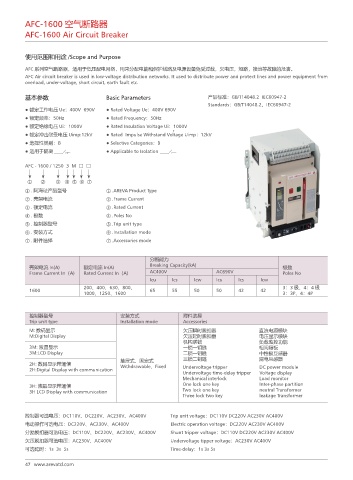

AFC-1600 空气断路器
          AFC-1600 Air Circuit Breaker



          使用范围和用途 /Scope and Purpose

          AFC 系列空气断路器，适用于低压配电网络，用来分配电能和保护线路及电源设备免受过载，欠电压，短路，接地等故障的危害。
          AFC Air circuit breaker is used in low-voltage distribution networks. It used to distribute power and protect lines and power equipment from
          overload, under-voltage, short circuit, earth fault etc.

          基本参数                       Basic Parameters                  产品标准：GB/T14048.2  IEC60947-2
                                                                       Standards：GB/T14048.2、IEC60947-2
          ● 额定工作电压 Ue：400V  690V     ● Rated Voltage Ue：400V 690V
          ● 额定频率：50Hz                ● Rated Frequency：50Hz
          ● 额定绝缘电压 Ui：1000V          ● Rated Insulation Voltage Ui：1000V
          ● 额定冲击耐受电压 Uimp:12kV       ● Rated  Impulse Withstand Voltage Uimp：12kV
          ● 选择性类别：B                  ● Selective Categories：B
          ● 适用于隔离                    ● Applicable to Isolation

          AFC - 1600 / 1250  3  M  □  □


          ①      ②        ③   ④  ⑤  ⑥  ⑦
          ① . 阿海珐产品型号                ① .AREVA Product Type
          ② . 壳架电流                   ② .Frame Current
          ③ . 额定电流                   ③ .Rated Current
          ④ . 极数                     ④ .Poles No
          ⑤ . 控制器型号                  ⑤ .Trip unit type
          ⑥ . 安装方式                   ⑥ .Installation mode
          ⑦ . 附件选择                   ⑦ .Accessories mode


                                                    分断能力
           壳架电流 In(A)        额定电流 In(A)             Breaking Capacity(kA)                       极数
           Frame Current In（A)  Rated Current In（A)  AC400V               AC690V                Poles No
                                                    Icu    Ics    Icw     Icu    Ics     Icw
                             200、400、630、800、                                                   3：3 极、4：4 极
           1600                                     65     55     50      50     42      42
                             1000、1250、1600                                                     3：3P、4：4P


           控制器型号                          安装方式                 附件选择
           Trip unit type                 Installation mode    Accessories
           M: 数码显示                                             欠压瞬时脱扣器                  直流电源模块
           M:Digital Display                                   欠压延时脱扣器                  电压显示模块
                                                               机构联锁                     负载监控功能
           3M: 液晶显示                                            一锁一钥匙                    相间隔板
           3M:LCD Display                                      二锁一钥匙                    中性极互感器
                                          抽屉式、固定式              三锁二钥匙                    漏电互感器
           2H: 数码显示带通信                    Withdrawable、Fixed
           2H:Digital Display with communication               Undervoltage tripper      DC power module
                                                               Undervoltage time-delay tripper  Voltage display
                                                               Mechanical interlock      Load monitor
           3H: 液晶显示带通信                                         One lock one key          Inter-phase partition
           3H LCD Display with communication                   Two lock one key          neutral Transformer
                                                               Three lock two key        leakage Transformer


          控制器可选电压：DC110V、DC220V、AC230V、AC400V              Trip unit voltage：DC110V DC220V AC230V AC400V
          电动操作可选电压：DC220V、AC230V、AC400V                    Electric operation voltage：DC220V AC230V AC400V
          分励脱扣器可选电压：DC110V、DC220V、AC230V、AC400V            Shunt tripper voltage：DC110V DC220V AC230V AC400V
          欠压脱扣器可选电压：AC230V、AC400V                          Undervoltage tipper voltage：AC230V AC400V
          可选延时：1s  3s  5s                                  Time-delay：1s 3s 5s

          47 www.arevatd.com
