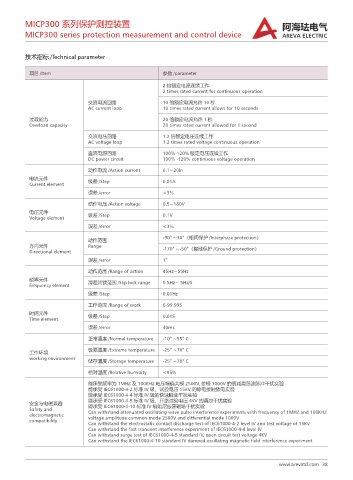

MICP300 系列保护测控装置 ୚ࡢ䚕ࣔࠩ
MICP300 series protection measurement and control device AREVA ELECTRIC

技术指标 /Technical parameter

项目 /Item 参数 /parameter
2 倍额定电流连续工作
2 times rated current for continuous operation
交流电流回路 10 倍额定电流允许 10 秒
AC current loop 10 times rated current allows for 10 seconds
过载能力 20 倍额定电流允许 1 秒
Overload capacity 20 times rated current allowed for 1 second
交流电压回路 1.2 倍额定电压连续工作
AC voltage loop 1.2 times rated voltage continuous operation

直流电源回路 100%-120% 额定电压连续工作
DC power circuit 100% -120% continuous voltage operation
动作电流 /Action current 0.1~20ln
电流元件 级差 /Step 0.01A
Current element
误差 /error <3%
动作电压 /Action voltage 0.5~180V
电压元件 级差 /Step 0.1V
Voltage element
误差 /error <3%
-90° ~30°（相间保护 /Interphase protection）
动作范围
方向元件 Range -170° ~-50°（接地保护 /Ground protection）
Directional element
误差 /error 1°
动作范围 /Range of action 45Hz~55Hz
频率元件
Frequency element 滑差闭锁范围 /Slip lock range 0.5Hz~ 5Hz/S
级差 /Step 0.01Hz

工作范围 /Range of work 0-99.99S
时间元件 级差 /Step 0.01S
Time element
误差 /error 40ms

正常温度 /Normal temperature -10° ~55° C

工作环境 极限温度 /Extreme temperature -25° ~70° C
working environment
储存温度 /Storage temperature -25° ~70° C
相对湿度 /Relative humidity <95%
能承受频率为 1MHZ 及 100KHZ 电压幅值共模 2500V, 差模 1000V 的衰减震荡波脉冲干扰实验
能承受 IEC61000-4-2 标准 IV 级、试验电压 15KV 的静电接触放电实验
能承受 IEC61000-4-4 标准 IV 级的快速瞬变干扰实验
能承受 IEC61000-4-5 标准 IV 级、开路试验电压 4KV 的涌浪干扰实验
安全与电磁兼容 能承受 IEC61000-4-10 标准 IV 级阻尼振荡磁场干扰实验
Safety and
electromagnetic Can withstand attenuated oscillating wave pulse interference experiments with frequency of 1MHZ and 100KHZ
voltage amplitude common mode 2500V and differential mode 1000V
compatibility
Can withstand the electrostatic contact discharge test of IEC61000-4-2 level IV and test voltage of 15KV
Can withstand the fast transient interference experiment of IEC61000-4-4 level IV
Can withstand surge test of IEC61000-4-5 standard IV, open circuit test voltage 4KV
Can withstand the IEC61000-4-10 standard IV damped oscillating magnetic field interference experiment
