HVS 12kV\24kV 户内高压真空断路器
HVS 12kV\24kV Indoor HV Vacuum Circuit Breaker

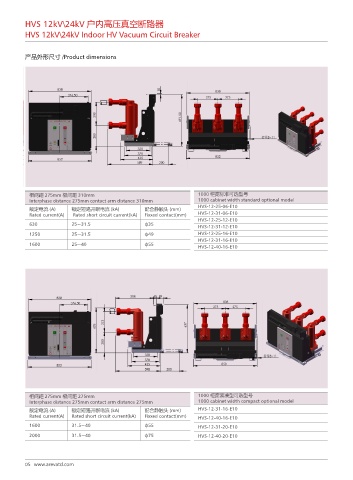

产品外形尺寸 /Product dimensions
相间距 275mm 极间距 310mm 1000 柜宽标准可选型号
Interphase distance 275mm contact arm distance 310mm 1000 cabinet width standard optional model
HVS-12-25-06-E10
额定电流 (A) 额定短路开断电流 (kA) 配合静触头 (mm)
Rated current(A) Rated short circuit current(kA) Fixxed contact(mm) HVS-12-31-06-E10
HVS-12-25-12-E10
630 25~31.5 ф35 HVS-12-31-12-E10
1250 25~31.5 ф49 HVS-12-25-16-E10
HVS-12-31-16-E10
1600 25~40 ф55 HVS-12-40-16-E10
相间距 275mm 极间距 275mm 1000 柜宽紧凑型可选型号
Interphase distance 275mm contact arm distance 275mm 1000 cabinet width compact optional model
额定电流 (A) 额定短路开断电流 (kA) 配合静触头 (mm) HVS-12-31-16-E10
Rated current(A) Rated short circuit current(kA) Fixxed contact(mm) HVS-12-40-16-E10
1600 31.5~40 ф55 HVS-12-31-20-E10
2000 31.5~40 ф75 HVS-12-40-20-E10
