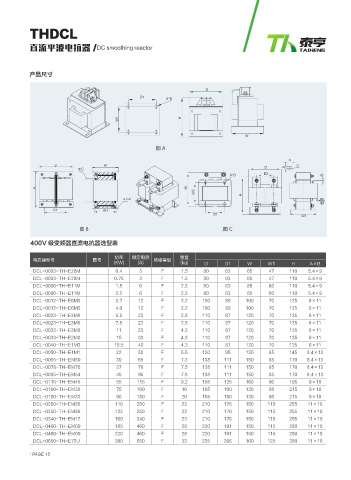

THDCL
直流平波电抗器 / DC smoothing reactor
产品尺寸
D
D1 A*B
W1 H
W
֣ '
A
C D B C
A*B D2 e
W
W2
H
D1 W1
֣ ( ֣ )
400V 级变频器直流电抗器选型表
功率 额定电流 重量
电抗器型号 图号 绝缘等级
(KW) (A) (kg) D D1 W W1 H A×B
DCL-0003-TH-E28M 0.4 3 F 1.5 80 63 65 47 110 5.4×9
DCL-0003-TH-E28M 0.75 3 F 1.5 80 63 65 47 110 5.4×9
DCL-0006-TH-E11M 1.5 6 F 2.3 80 63 85 60 110 5.4×9
DCL-0006-TH-E11M 2.2 6 F 2.3 80 63 85 60 110 5.4×9
DCL-0012-TH-E6M3 3.7 12 F 3.2 100 80 100 70 125 6×11
DCL-0012-TH-E6M3 4.0 12 F 3.2 100 80 100 70 125 6×11
DCL-0023-TH-E3M6 5.5 23 F 3.8 110 87 120 70 135 6×11
DCL-0023-TH-E3M6 7.5 23 F 3.8 110 87 120 70 135 6×11
DCL-0033-TH-E2M0 11 33 F 4.3 110 87 120 70 135 6×11
DCL-0033-TH-E2M0 15 33 F 4.3 110 87 120 70 135 6×11
DCL-0040-TH-E1M3 18.5 40 F 4.3 110 87 120 70 135 6×11
DCL-0050-TH-E1M1 22 50 F 5.5 120 95 135 85 145 8.4×13
DCL-0065-TH-EM80 30 65 F 7.2 138 111 150 85 170 8.4×13
DCL-0078-TH-EM70 37 78 F 7.5 138 111 150 85 170 8.4×13
DCL-0095-TH-EM54 45 95 F 7.8 138 111 150 85 170 8.4×13
DCL-0115-TH-EM45 55 115 F 9.2 155 125 160 90 195 9×18
DCL-0160-TH-EM36 75 160 F 10 165 100 130 98 215 9×18
DCL-0180-TH-EM33 90 180 F 20 165 100 130 98 215 9×18
DCL-0250-TH-EM26 110 250 F 23 210 176 150 115 255 11×18
DCL-0250-TH-EM26 132 250 F 23 210 176 150 115 255 11×18
DCL-0340-TH-EM17 160 340 F 23 210 176 150 115 255 11×18
DCL-0460-TH-EM09 185 460 F 28 220 191 150 115 280 11×18
DCL-0460-TH-EM09 220 460 F 28 220 191 150 115 280 11×18
DCL-0650-TH-E72U 300 650 F 33 235 206 160 125 280 11×18
