THOCL

输出交流电抗器 / Output AC reactor

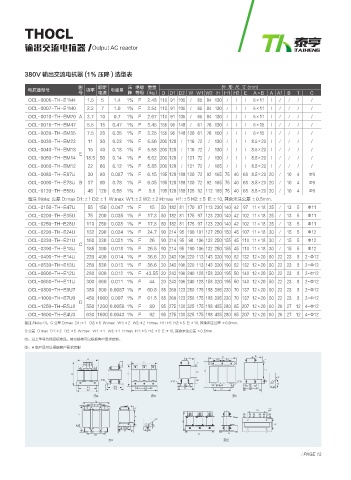

380V 输出交流电抗器 (1% 压降 ) 选型表

图 额定 压 绝缘 重量 外 形 尺 寸 (mm)
电抗器型号 功率 电感量
号 电流 降 等级 （kg） D D1 D2 W W1 W2 H H1 H2 E A×B A A1 B T C
OCL-0005-TH-E1M4 1.5 5 1.4 1% F 2.48 110 91 105 / 65 84 130 / / / 6×11 / / / / /
OCL-0007-TH-E1M0 2.2 7 1.0 1% F 2.54 110 91 105 / 65 84 130 / / / 6×11 / / / / /
OCL-0010-TH-EM70 A 3.7 10 0.7 1% F 2.67 110 91 105 / 65 84 130 / / / 6×11 / / / / /
OCL-0015-TH-EM47 5.5 15 0.47 1% F 3.45 155 95 148 / 61 76 130 / / / 6×15 / / / / /
OCL-0020-TH-EM35 7.5 20 0.35 1% F 3.25 155 95 148 130 61 76 150 / / / 6×15 / / / / /
OCL-0030-TH-EM23 11 30 0.23 1% F 5.56 200 120 / 116 72 / 130 / / / 8.5×20 / / / / /
OCL-0040-TH-EM18 15 40 0.18 1% F 5.58 200 120 / 116 72 / 130 / / / 8.5×20 / / / / /
E
OCL-0050-TH-EM14 18.5 50 0.14 1% F 5.62 200 120 / 131 72 / 130 / / / 8.5×20 / / / / /
OCL-0060-TH-EM12 22 60 0.12 1% F 5.85 200 120 / 131 72 / 165 / / / 8.5×20 / / / / /
OCL-0080-TH-E87U 30 80 0.087 1% F 6.15 195 120 188 130 72 92 165 75 40 68 8.5×20 20 / 10 4 Ф9
OCL-0090-TH-E78U B 37 90 0.78 1% F 6.05 195 120 188 130 72 92 165 75 40 68 8.5×20 20 / 10 4 Ф9
OCL-0120-TH-E58U 45 120 0.58 1% F 9.6 195 120 188 135 92 112 165 75 40 68 8.5×20 20 / 10 4 Ф9
备注 /Note: 公差 D:max D1:±1 D2:±1 W:max W1:±2 W2:±2 H:max H1:±5 H2:±5 E:±10, 其余未注公差 ±0.5mm.
OCL-0150-TH-E47U 55 150 0.047 1% F 15 50 182 81 170 87 113 230 140 42 97 11×18 25 / 13 5 Ф11
OCL-0200-TH-E35U 75 200 0.035 1% F 17.3 50 182 81 175 97 123 230 140 42 102 11×18 25 / 13 5 Ф11
OCL-0250-TH-E28U 110 250 0.028 1% F 17.8 50 182 81 175 97 123 230 140 42 102 11×18 25 / 13 5 Ф11
OCL-0290-TH-E24U 132 290 0.024 1% F 24.7 90 214 95 190 101 127 250 150 45 107 11×18 30 / 15 5 Ф12
OCL-0330-TH-E21U 160 330 0.021 1% F 26 90 214 95 90 106 132 250 155 45 110 11×18 30 / 15 5 Ф12
C
OCL-0390-TH-E18U 185 390 0.018 1% F 26.5 90 214 95 190 106 132 250 155 45 110 11×18 30 / 15 5 Ф12
OCL-0490-TH-E14U 220 490 0.014 1% F 36.6 20 243 106 220 113 143 320 190 52 132 12×20 50 22 23 8 2-Ф12
OCL-0530-TH-E13U 250 530 0.013 1% F 36.6 20 243 106 220 113 143 320 190 52 132 12×20 50 22 23 8 2-Ф12
OCL-0600-TH-E12U 280 600 0.012 1% F 43.55 20 243 106 240 128 158 320 195 50 140 12×20 50 22 23 8 2-Ф12
OCL-0660-TH-E11U 300 660 0.011 1% F 44 20 243 106 240 128 158 320 195 50 140 12×20 50 22 23 8 2-Ф12
OCL-0800-TH-E8U7 380 800 0.0087 1% F 60.8 85 260 123 250 175 198 395 230 70 137 12×20 50 22 23 8 2-Ф12
OCL-1000-TH-E7U0 450 1000 0.007 1% F 61.5 85 260 123 250 175 198 395 230 70 137 12×20 50 22 23 8 2-Ф12
D
OCL-1250-TH-E5U8 550 1200 0.0058 1% F 89 95 275 130 325 175 198 435 280 65 207 12×20 60 26 27 12 4-Ф12
OCL-1600-TH-E4U3 630 1600 0.0043 1% F 92 95 275 130 325 175 198 435 280 65 207 12×20 60 26 27 12 4-Ф12
备注 /Note: ⑴：C 公差 D:max D1:±1 D2:±5 W:max W1:±2 W2:±2 H:max H1:±5 H2:±5 E:±10, 其余未注公差 ±0.5mm.
D 公差 D:max D1:±2 D2:±5 W:max W1:±1 W2:±1 H:max H1:±5 H2:±5 E:±10, 其余未注公差 ±0.5mm.
⑵：以上型号为我司标准品，其它规格可以根据客户要求定制。
⑶：H 级产品可以根据客户要求定制

֣' ֣( ֣)

A*B

=
=
֣* ֣ +

/ PAGE 12
