综合配电箱(补偿\控制\终端\照明)
Integrated distribution box (compensation\control\terminal\lighting)

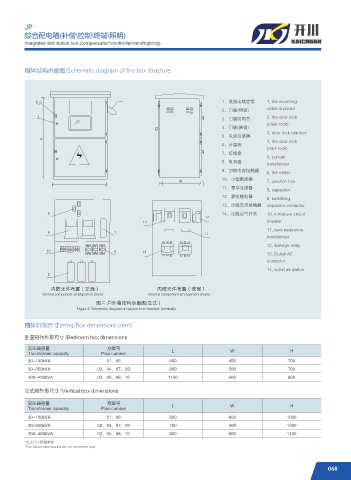

箱体结构示意图/Schematic diagram of the box structure

1、进线电缆穿管 1, the incoming
2、门锁(明锁) cable is piped
3、门锁防雨盒 2, the door lock
(clear lock)
4、门锁(暗锁)
3, door lock rain box
5、电流互感器
4, the door lock
6、计量表
(dark lock)
7、接线盒
5, current
8、电容器 transformer
9、切换电容接触器 6, the meter
10、小型断路器 7, junction box
11、零序互感器
8, capacitor
12、漏电继电器
9, switching
13、出线交流接触器 capacitor contactor
14、出线空气开关 10, miniature circuit
breaker
11, zero sequence
transformer
12, leakage relay
13. Outlet AC
contactor
14, outlet air switch

*OUFSOBM DPNQPOFOU BSSBOHFNFOU GSPOU *OUFSOBM DPNQPOFOU BSSBOHFNFOU CBDL

'JHVSF 4DIFNBUJD EJBHSBN PG PVUEPPS CPY TUSVDUVSF WFSUJDBM W

箱体外形尺寸(mm)/Box dimensions (mm)

卧室箱体外形尺寸 /Bedroom box dimensions
变压器容量 方案号
Transformer capacity Plan number L W H
30~100kVA 01、06 800 450 700
30~250kVA 02、04、07、09 900 500 700
100~400kVA 03、05、08、10 1100 600 800

立式箱外形尺寸 /Vertical box dimensions

变压器容量 方案号 L W H
Transformer capacity Plan number
30~100kVA 01、06 600 450 1000
30~250kVA 02、04、07、09 700 500 1000
100~400kVA 03、05、08、10 800 600 1100
*以上尺寸仅供参考
*The above dimensions are for reference only
