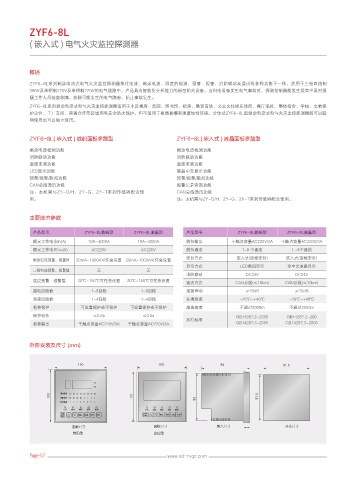

ZYF6-8L
( 嵌入式 ) 电气火灾监控探测器

概述

ZYF6-8L系列剩余电流式电气火灾监控探测器集过电流、剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体，适用于三相四线制
380V及单相制220V及单相制220V的电气线路中，产品具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发生报警声及时提
醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。
ZYF6-8L系列剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保
护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。分体式ZYF6-8L型剩余电流式电气火灾监控探测器既可以联
网使用也可以独立使用。

ZYF6-8L( 嵌入式 ) 数码面板多路型 ZYF6-8L( 嵌入式 ) 液晶面板多路型

剩余电流检测功能 剩余电流检测功能
消防联动功能 消防联动功能
温度监测功能 温度监测功能
LED显示功能 液晶中文显示功能
预警/报警/脱扣功能 预警/报警/脱扣功能
CAN总线通讯功能 报警记录查询功能
注：本机需与ZY-O/H、ZY-G、ZY-T系列传感器配合使 CAN总线通讯功能
用。 注：本机需与ZY-O/H、ZY-G、ZY-T系列传感器配合使用。

主要技术参数

产品型号 ZYF6-8L数码型 ZYF6-8L液晶型 产品型号 ZYF6-8L数码型 ZYF6-8L液晶型
额定工作电流In(A) 10A~4000A 10A~4000A 脱扣输出 干触点容量AC220V/3A 干触点容量AC220V/3A
额定工作电压Ue(V) AC220V AC220V 脱扣通道 1-8 个通道 1 ~8个通道
剩余电流预警、报警值 20mA~1000A可任意设置 20mA~1000A可任意设置 安装方式 嵌入式(面板安装) 嵌入式(面板安装)
显示方式 LED数码显示 全中文液晶显示
三相电流预警、报警值 无 无
消防联动 DC24V DC24V
温度预警、报警值 20℃~150℃可任意设置 20℃~150℃可任意设置 通讯方式 CAN总线(≤10km) CAN总线(≤10km)
漏电回路数 1~8回路 1~8回路 报警声响 ≥70dB ≥70dB
温度回路数 1~4回路 1~4回路 环境温度 -20℃~+40℃ -20℃~+40℃
报警保护 可设置保护或不保护 可设置保护或不保护 海拔高度 不超过3000m 不超过3000m
保护动作 ≤0.5s ≤0.5s GB14287.2-2005 GB14287.2-200
执行标准
报警输出 干触点容量AC220V/3A 干触点容量AC220V/3A GB14287.3-2005 GB14287.3-2005

外形安装及尺寸 (mm)

␻⩡៑䂒
⍕Ꮢ៑䂒
៑䂒䕆䕿
䓼㵸 䕆䃛 䶰䂒 ៑䂒 㙝ត 䓼㵸 䕆䃛 䶰䂒 ៑䂒 㙝ត
ᴑ䄎 ⶚䃐 䃪㒚 ⊴䴟 ูѹ ᴑ䄎 ⶚䃐 䃪㒚 ⊴䴟 ูѹ
䔀ఊ 䔀ఊ
䲎Ძᅦᄤ 䲎Ძᅦᄤ ቸڑᅦᄤ ᐬႀᅦᄤ
᪜ⴭಷ ⋞ᮢಷ
