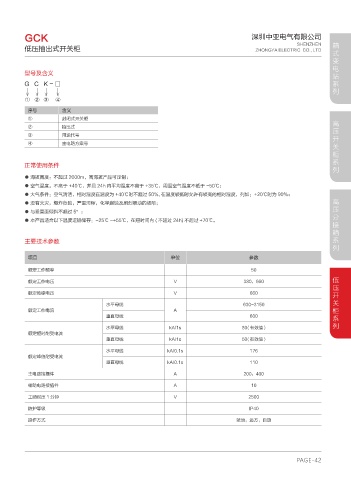

GCK 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
低压抽出式开关柜 ZHONGYA ELECTRIC CO., LTD
型号及含义
G C K - □
① ② ③ ④
序号 含义
① 封闭式开关柜 高压开关柜系列
② 抽出式
③ 用途代号
④ 主电路方案号
正常使用条件
● 海拔高度：不超过 2000m，高海拔产品可定制；
● 空气温度：不高于 +40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
● 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%, 在温度较低时允许有较高的相对湿度，列如：+20℃时为 90%； 高压分接箱系列
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
● 与垂直面倾斜不超过 5°；
● 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
主要技术参数
项目 单位 参数
额定工作频率 50
低压开关柜系列
额定工作电压 V 380，660
额定绝缘电压 V 660
水平母线 630-3150
额定工作电流 A
垂直母线 600
水平母线 kA/1s 80( 有效值 )
额定短时耐受电流
垂直母线 kA/1s 50( 有效值 )
水平母线 kA/0.1s 176
额定峰值耐受电流
垂直母线 kA/0.1s 110
主电路接插件 A 200，400
辅助电路接插件 A 10
工频耐压 1 分钟 V 2500
防护等级 IP40
操作方式 就地，远方，自动
