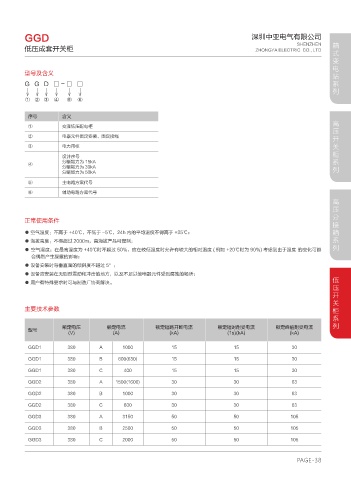

GGD 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
低压成套开关柜 ZHONGYA ELECTRIC CO., LTD

型号及含义
G G D □ - □ □

① ② ③ ④ ⑤ ⑥

序号 含义 高压开关柜系列

① 交流低压配电柜
② 电器元件固定安装、固定接线
③ 电力用柜
设计序号
分断能力为 15kA
④
分断能力为 30kA
分断能力为 50kA
⑤ 主电路方案代号
⑥ 辅助电路方案代号
高压分接箱系列

正常使用条件
● 空气温度：不高于 +40℃，不低于 -5℃，24h 内的平均温度不得高于 +35℃；
● 海拔高度：不得超过 2000m，高海拔产品可定制；
● 空气湿度：在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度 的变化可能
会偶然产生凝露的影响；
● 设备安装时与垂直面的倾斜度不超过 5°；
● 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所； 低压开关柜系列
● 用户有特殊要求时可与制造厂协商解决。

主要技术参数

额定电压 额定电流 额定短路开断电流 额定短时耐受电流 额定峰值耐受电流
型号
(V) (A) (kA) (1s)(kA) (kA)
GGD1 380 A 1000 15 15 30

GGD1 380 B 600(630) 15 15 30
GGD1 380 C 400 15 15 30

GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63
GGD2 380 C 600 30 30 63

GGD3 380 A 3150 50 50 105

GGD3 380 B 2500 50 50 105
GGD3 380 C 2000 50 50 105

PAGE-38
