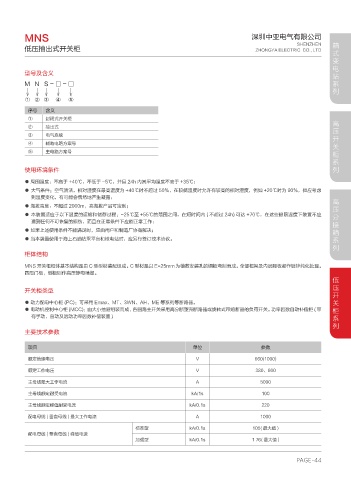

MNS 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
低压抽出式开关柜 ZHONGYA ELECTRIC CO., LTD
型号及含义
M N S - □ - □
① ② ③ ④ ⑤
序号 含义
① 封闭式开关柜 高压开关柜系列
② 抽出式
③ 电气系统
④ 辅助电路方案号
⑤ 主电路方案号
使用环境条件
● 周围温度：不高于 +40℃，不低于 -5℃，并且 24h 内其平均温度不高于 +35℃；
● 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑
到温度变化，有可能会偶然地产生凝露； 高压分接箱系列
● 海拔高度：不超过 2000m，高海拔产品可定制；
● 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应
遭到任何不可恢复的损伤，而且在正常条件下应能正常工作；
● 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
● 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
柜体结构
MNS 开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。
四周门板，侧板则作高压静电喷塑。 低压开关柜系列
开关柜类型
● 动力配电中心柜 (PC)：可采用 Emax、MT、3WN、AH、ME 等系列等断路器。
● 电动机控制中心柜 (MCC)：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带
有手动、自动及远动功率因数补偿装置 )
主要技术参数
项目 单位 参数
额定绝缘电压 V 660(1000)
额定工作电压 V 380、660
主母线最大工作电流 A 5000
主母线额定耐受电流 kA/1s 100
主母线额定峰值耐受电流 kA/0.1s 220
配电母线 ( 垂直母线 ) 最大工作电流 A 1000
标准型 kA/0.1s 105( 最大值 )
配电母线 ( 垂直母线 ) 峰值电流
加强型 kA/0.1s 1 76( 最大值 )
