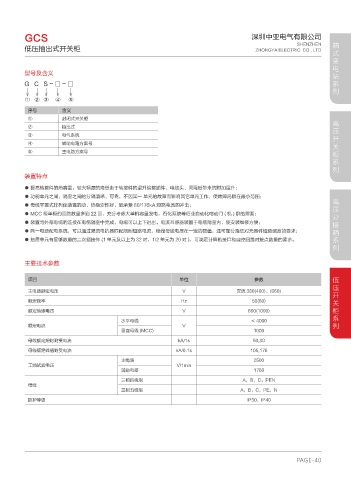

GCS 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
低压抽出式开关柜 ZHONGYA ELECTRIC CO., LTD

型号及含义
G C S - □ - □

① ② ③ ④ ⑤
序号 含义
① 封闭式开关柜 高压开关柜系列
② 抽出式
③ 电气系统
④ 辅助电路方案号
⑤ 主电路方案号

装置特点

● 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
● 功能单元之间、隔室之间的分隔清晰、可靠，不因某一 单元的故障而影响其它单元工作，使故障局限在最小范围； 高压分接箱系列
● 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
● MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；
● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
● 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。

主要技术参数
低压开关柜系列
项目 单位 参数
主电路额定电压 V 交流 380(400)、(660)
额定频率 Hz 50(60)
额定绝缘电压 V 660(1000)
水平母线 ≤ 4000
额定电流 V
垂直母线 (MCC) 1000
母线额定短时耐受电流 kA/1s 50,80
母线额定峰值耐受电流 kA/0.1s 105,176
主电路 2500
工频试验电压 V/1min
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

PAGE-40
