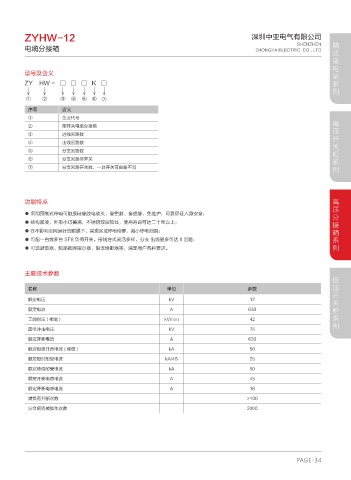

ZYHW-12 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
电缆分接箱 ZHONGYA ELECTRIC CO., LTD
型号及含义
ZY HW - □ □ □ K □
① ② ③ ④ ⑤ ⑥ ⑦
序号 含义
① 企业代号 高压开关柜系列
② 带开关电缆分接箱
③ 进线回路数
④ 出线回路数
⑤ 分支回路数
⑥ 分支回路带开关
⑦ 分支回路开关数，一台开关可省略不写
高压分接箱系列
功能特点
● 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
● 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
● 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
● 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支 出线最多可达 8 回路；
● 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。
主要技术参数 低压开关柜系列
名称 单位 参数
额定电压 kV 12
额定电流 A 630
工频耐压 ( 相地 ) kV/min 42
雷电冲击电压 kV 75
额定开断电流 A 630
额定短路开合电流 ( 峰值 ) kA 50
额定短时耐受电流 kA/4S 25
额定峰值耐受电流 kA 50
额定开断电容电流 A 45
额定开断电感电流 A 16
满负荷开断次数 >100
分合闸机械操作次数 2000
