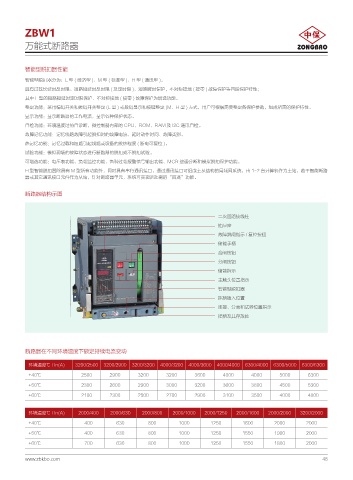

Page 55 - 浙江中保电气有限公司

ZBW1
万能式断路器

智能型脱扣器性能
智能型脱扣器分为：L 型 ( 经济型 )、M 型 ( 标准型 )、H 型 ( 通讯型 )。
具有过载长延时反时限、短路短延时反时限 ( 及定时限 )、短路瞬时保护，不对称接地 ( 接零 ) 故障保护等四段保护特性；
其中 L 型的短路短延时定时限保护、不对称接地 ( 接零 ) 故障保护为增选功能。
整定功能：采用编码开关和拔码开关整定 (L 型 ) 或数码显示和按键整定 (M、H 型 ) 方式，用户可根据需要整定各保护参数，组成所需的保护特性。
显示功能：显示断路器的工作电流，显示各种保护状态。
自检功能：环境温度过热自诊断，微控制器内部的 CPU、ROM、RAM 及 I2C 通讯自检。
故障记忆功能：记忆线路故障引起脱扣时的故障电流、延时动作时间、故障类别。
热记忆功能：记忆过载和短路引起线路或设备的发热程度 ( 断电可复位 )。
试验功能：模拟现场的故障状态进行断路器的脱扣或不脱扣试验。
可增选功能：电压表功能、负载监控功能、各种过载报警信号输出功能、MCR 接通分断和模拟脱扣保护功能。
H 型智能脱扣器除具有 M 型所有功能外，同时具有串行通讯接口，通过通讯接口可组成主从结构的局域网系统，由 1-2 台计算机作为主站，若干智能断路
器或其它通讯接口元件作为从站，针对断路器单元，系统可实现远距离的“四遥”功能。

断路器结构示图

二次回路接线柱
抽屉座
故障跳闸指示 / 复位按钮
储能手柄
合闸按钮
分闸按钮
储能指示
主触头位置指示
智能型脱扣器
摇柄插入位置
连接、分离和试验位置指示
摇柄及其存放处

断路器在不同环境温度下额定持续电流变动

环境温度℃ / In(A) 3200/2500 3200/2900 3200/3200 4000/3200 4000/3600 4000/4000 6300/4000 6300/5000 6300/6300
+40℃ 2500 2900 3200 3200 3600 4000 4000 5000 6300
+50℃ 2300 2600 2900 3000 3200 3600 3800 4500 5300

+60℃ 2100 2300 2500 2700 2900 3100 3500 4000 4800

环境温度℃ / In(A) 2000/400 2000/630 2000/800 2000/1000 2000/1250 2000/1600 2000/2000 3200/2000
+40℃ 400 630 800 1000 1250 1600 2000 2000

+50℃ 400 630 800 1000 1250 1550 1900 2000
+60℃ 700 630 800 1000 1250 1550 1800 2000
