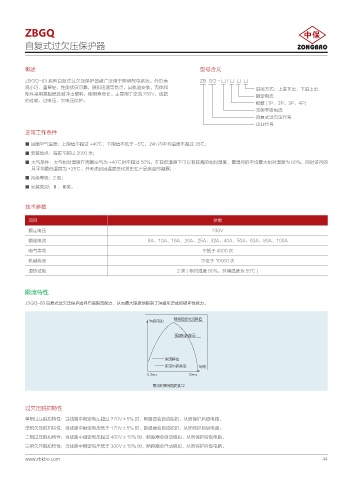

ZBGQ
          自复式过欠压保护器




          概述                                                        型号含义
          ZBGQ-63 系列自复式过欠压保护器被广泛用于照明配电系统。外形美                        ZB  GQ - □ / □  □  □
          观小巧、重量轻、性能优良可靠,脱扣迅速等优点,其轨道安装,壳体和                                             进线方式:上进下出、下进上出
          部件采用高阻燃及耐冲击塑料,使用寿命长。主要用于交流 230V,线路                                           额定电流
          的过载、过电压、欠电压保护。
                                                                                       极数 (1P、2P、3P、4P)
                                                                                       壳架等级电流
                                                                                       自复式过欠压代号
                                                                                       企业代号
          正常工作条件

          ■ 周围空气温度:上限值不超过 +40℃;下限值不低于 -5℃;24h 内平均温度不超过 35℃;
          ■ 安装地点:海拔不超过 2000 米;
          ■ 大气条件:大气相对湿度在周围空气为 +40℃时不超过 50%,在较低温度下可以有较高的相对湿度,最湿月的平均最大相对湿度为 90%,同时该月的
            月平均最低温度为 +25℃,并考虑到因温度变化发生在产品表面的凝露;
          ■ 污染等级:2 级;
          ■ 安装类别:Ⅱ、Ⅲ类。


          技术参数

           项目                                                            参数
           额定电压                                                          230V
           额定电流                                    6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A
           电气寿命                                                      不低于 4000 次
           机械寿命                                                      不低于 10000 次
           湿热试验                                              2 类 ( 相对湿度 90%,环境温度为 55℃ )



          限流特性
          JSGQ-63 自复式过欠压保护器具有高限流能力,从而最大限度地限制了短路所造成的破坏性能力。


                                                            䶰᱋ⴙ䌛⩡≭ሜը
                                                   ⴙ䌛⩡⎼
                                                            䶰᱋ⴙ䌛㘩䛻



                                                         䭼≭ሜը
                                                         䭼≭ⴙ䌛㘩䛻     ᬢ䬠
                                                      NT           NT

                                                     䭼≭স䶰᱋ⴙ䌛㘩䛻


          过欠压脱扣特性

          单相过压脱扣特性:当线路中额定电压超过 270V±5% 时,断路器会自动脱扣,从而保护后级电路。
          单相欠压脱扣特性:当线路中额定电压低于 170V±5% 时,断路器会自动脱扣,从而保护后级电路。
          三相过压脱扣特性:当线路中额定电压超过 460V±15% 时,断路器会自动脱扣,从而保护后级电路。
          三相欠压脱扣特性:当线路中额定电压低于 300V±15% 时,断路器会自动脱扣,从而保护后级电路。
