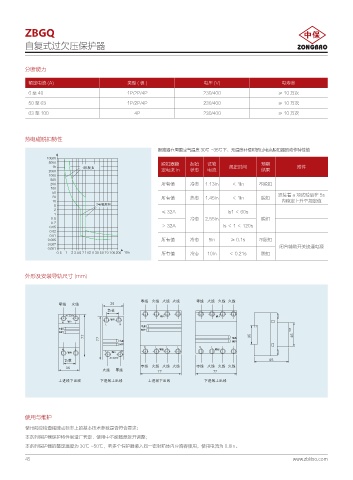

P. 52

ZBGQ
          自复式过欠压保护器




          分断能力

           额定电流 (A)                         类型(极)                     电压 (V)                    电寿命
           6至40                             1P/2P/4P                  230/400                  ≥ 10 万次
           50 至 63                          1P/2P/4P                  230/400                  ≥ 10 万次
           63 至 100                           4P                      230/400                  ≥ 10 万次



          热电磁脱扣特性

                                                      断路器在周围空气温度 30℃ ~35℃下,无温度补偿时的过电流脱扣器的动作特性值

                                                       脱扣器额      起始    试验                预期
                    I                                                         规定时间                   附件
                                                       定电流 In    状态    电流                结果


                                                       所有值       冷态   1.13In   < 1In    不脱扣


                                                       所有值       热态   1.45In   < 1In     脱扣    紧接着 a 项试验后在 5s
                                                                                                内稳定上升至规定值


                                                       ≤ 32A                  Is1 < 60s
                                                                 冷态   2.55In             脱扣

                                                       > 32A                Is < 1 < 120s


                                                       所有值       冷态    5In     ≥ 0.1s   不脱扣

                                                                                               闭合辅助开关接通电源
                                                             *O  所有值  冷态  10In  < 0.21s  脱扣
          外形及安装导轨尺寸 (mm)




                                                䰢㏫  ▗㏫ ▗㏫ ▗㏫       䰢㏫  ▗㏫ ▗㏫ ▗㏫
                     䰢㏫  ▗㏫
                                     䉋䒩








                       䉋䒩
                                                䰢㏫  ▗㏫ ▗㏫ ▗㏫       䰢㏫  ▗㏫ ▗㏫ ▗㏫

                                    ▗㏫  䰢㏫
                     ̶䔇㏫̷ܦ㏫        ̷䔇㏫̶ܦ㏫          ̶䔇㏫̷ܦ㏫             ̷䔇㏫̶ܦ㏫





          使用与维护

          使用前应检查铭牌或标志上的基本技术参数是否符合要求;
          本系列保护器保护特性制造厂套定,使用中不能随意拆开调整;
          本系列保护器的整定温度为 30℃ ~50℃,若多个保护器装入同一密封箱体内应降容使用,使用电流为 0.8In。
