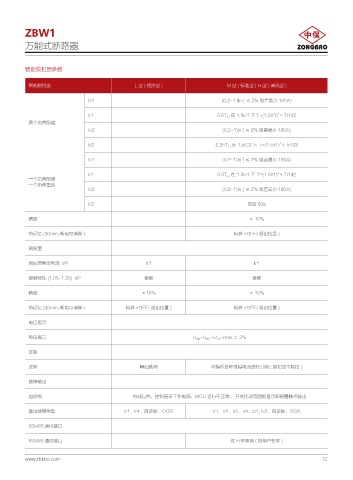

Page 59 - 浙江中保电气有限公司

ZBW1
万能式断路器

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)

Ic1 (0.2-1 )In ( ≤ 2% 级差最小 160A)

2
Ir1 0.5T L , 在 1.5Ic1 下 T=(1.5Ir1) ×Tr1/I2
两个负荷限值
Ic2 (0.2-1)ln ( ≤ 2% 级差最小 160A)

2
Ir2 0.25T L , 在 1.5IC2 下 T=(1.5lr1) ×Tr1/l2
Ic1 (0.2-1)In ( ≤ 2% 级差最小 160A)

2
Ir1 0.5T L , 在 1.5Ic1 下 T=(1.5lr1) ×Tr1/I2
一个负荷限值
一个负荷重合
Ic2 (0.2-1)In ( ≤ 2% 级差最小 160A)
Ir2 固定 60s

精度 ± 10%

热记忆 (30min, 断电可清除 ) 标准 +OFF( 退出位置 )

预报警

预报警整定电流 IrP Ir1 Ir1

报警特性 (1.05-1.20) IrP 报警 报警

精度 ±10% ± 10%

热记忆 (30min, 断电可清除 ) 标准 +OFF( 退出位置 ) 标准 +OFF( 退出位置 )

电压指示

电压指示 U AB -U BC -U CA -max ± 3%

试验

试验 瞬动跳闸 可模拟各种故障电流进行分闸 ( 脱扣或不脱扣 )

故障输出

自诊断 内部过热，控制器无工作电源，MCU 运行不正常， 开关拒动等面板显示和报警触点输出

输出故障类型 Ir1、Ir4、自诊断、OCR Ir1、Ir2、Ir3、Ir4、Ic1, Ic2、自诊断、OCR

RS485 通讯接口

RS485 通讯接口 仅 H 型采用 ( 按用户要求 )
