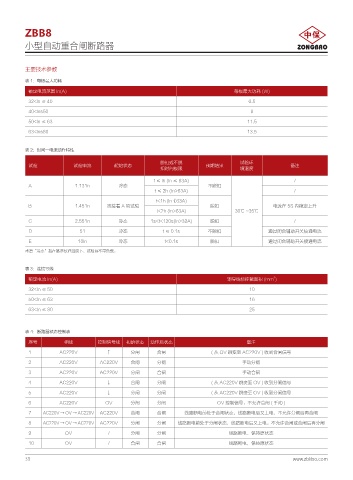

ZBB8
小型自动重合闸断路器

主要技术参数
表 1：每极最大功耗

额定电流范围 In(A) 每极最大功耗 (W)
32<ln ≤ 40 6.5
40<lns50 8
50<ln ≤ 63 11.5
63<lns80 13.5

表 2：时间一电流动作特性

脱扣或不脱 试验环
试验 试验电流 起始状态 预期结果 备注
扣时间极限 境温度
t ≤ lh (In ≤ 63A) /
A 1.131n 冷态 不脱扣
t ≤ 2h (In>63A) /
t<1h (ln《63A)
B 1.451n 紧接着 A 项试验 脱扣 电流在 5S 内稳定上升
t<2h (In>63A) 30℃ ~35℃
C 2.551n 冷态 1s<t<120s(In>32A) 脱扣 /
D 51 冷态 t ≤ 0.1s 不脱扣 通过闭合辅助开关接通电流
E 10ln 冷态 t<0.1s 脱扣 通过闭合辅助开关接通电流
术语“冷态”指在基准校准温度下，试验前不带负载。

表 3：连接导线
2
额定电流 In(A) 钢导线标称截面积 (mm )
32<In ≤ 50 10
50<In ≤ 63 16

63<In ≤ 80 25

表 4：断路器状态控制表

序号 相线 控制信号线 初始状态 动作后状态 备注
1 AC220V ↑ 分闸 合闸 ( 从 OV 跳变至 AC220V ) 收到合闸信号
2 AC220V AC220V 合闸 分闸 手动分闸
3 AC220V AC220V 分闸 合闸 手动合闸
4 AC220V ↓ 合闸 分闸 ( 从 AC220V 跳变至 OV ) 收到分闸信号
5 AC220V ↓ 分闸 分闸 ( 从 AC220V 跳变至 OV ) 收到分闸信号
6 AC220V OV 分闸 分闸 OV 控制信号，不允许合闸 ( 手动 )
7 AC220V → OV → AC220V AC220V 合闸 合闸 线路断电前处于合闸状态，线路断电后又上电，不允许分闸后再合闸
8 AC220V → OV → AC220V AC220V 分闸 分闸 线路断电前处于分闸状态，线路断电后又上电，不允许合闸或合闸后再分闸

9 OV / 分闸 分闸 线路断电，保持原状态
10 OV / 合闸 合闸 线路断电，保持原状态
