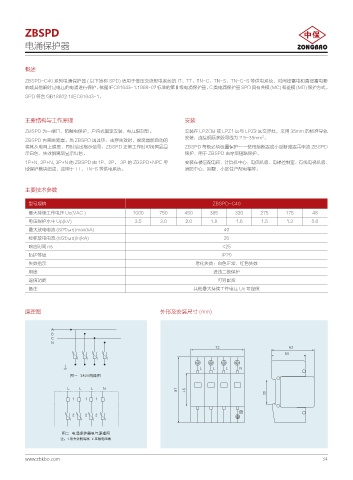

ZBSPD
          电涌保护器




          概述
          ZBSPD-C40 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S 等供电系统，对间接雷电和直接雷电影
          响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。C 类电涌保护器 SPD 具有共模 (MC) 和差模 (MD) 保护方式。
          SPD 符合 GB18802.1/IEC61643-1。


          主要结构与工作原理                                            安装

          ZBSPD 为一端口，防触电保护，户内式固定安装，电压限制型。                      安装在 LPZOB 或 LPZ1 区与 LPZ2 区交界处，采用 35mm 的标准导轨
                                                                                         2
                                                               安装，连接铜质多股导线为 2.5~35mm 。
          ZBSPD 内置脱离器。当 ZBSPD 因过热、击穿失效时，脱离器能自动的
          将其从电网上脱离，同时给出指示信号，ZBSPD 正常工作时可视窗品显                   ZBSPD 每极必须设置保护一一使用熔断器或小型断路器雷电流 ZBSPD
          示白色，失效脱离后显示红色。                                       保护，用于 ZBSPD 击穿后短路保护。
          1P+N, 2P+N, 3P+N 的 ZBSPD 由 1P、2P、 3P 的 ZBSPD+NPE 零   安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、
          地保护模块组成，应用于 TT、TN-S 等供电系统。                           消防中心、别墅、小区住户配电箱等。


          主要技术参数

           型号规格                                                          ZBSPD-C40
           最大持续工作电压 Uc(VAC )                  1000     750     450      385     320      275     175      48
           电压保护水平 Up(kV)                       3.5     3.0      2.0     1.8      1.6     1.5      1.3     0.6
           最大放电电流 (8/20μs)max(kA)                                            40
           标称放电电流 (8/20μs)In(kA)                                             20
           响应时间 ns                                                          <25
           防护等级                                                             IP20
           失效指示                                                    老化失效：白色正常，红色失效
           用途                                                            进线二级保护
           遥信功能                                                           可另配货
           备注                                                     其他最大持续工作电压 Uc 可定做



          原理图                                          外形及安装尺寸 (mm)


                  #
                  $
                  %
                  0



                                                                    -    -   -    /
                         ݓί     8Ꮒ፫ݓ
                        .   .   .   0






                      ݓϷ  ჇໄҝଥܭჇถׯၸݓ
                     ๾ͦ  ྰ߱ఓᒃሸܭ    רఖჇᪧܭ
