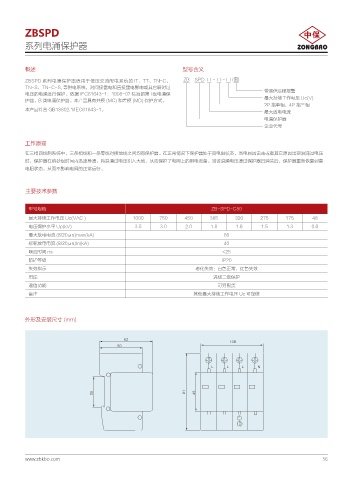

ZBSPD
系列电涌保护器
概述 型号含义
ZBSPD 系列电涌保护器适用于低压交流配电系统的 IT、TT、TN-C、 ZB SPD □ - □ - □ / R
TN-S、TN-C-S, 等供电系统，对间接雷电和直接雷电影响或其它瞬时过
电压的电涌进行保护。依据 IEC61643-1：1998-02 标准的第 l 级电涌保 带遥信远程报警
护器。B 类电涌保护器。本产品具有共模 (MC) 和差模 (MD) 保护方式。 最大持续工作电压 Uc(V)
2P 指单相、4P 指三相
本产品符合 GB18802.1/IEC61643-1。
最大放电电流
电涌保护器
企业代号
工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压
时，保护器在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器且消失后，保护器重新恢复到高
电阻状态，从而不影响电网的正常运行。
主要技术参数
型号规格 ZB-SPD-C80
最大持续工作电压 Uc(VAC ) 1000 750 450 385 320 275 175 48
电压保护水平 Up(kV) 3.5 3.0 2.0 1.8 1.6 1.5 1.3 0.6
最大放电电流 (8/20μs)max(kA) 80
标称放电电流 (8/20μs)In(kA) 40
响应时间 ns <25
防护等级 IP20
失效指示 老化失效：白色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做
外形及安装尺寸 (mm)
- - - /
