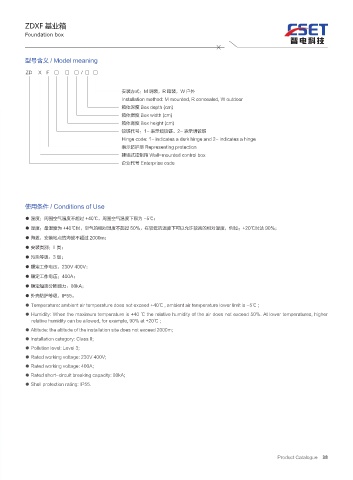

ZDXF 基业箱
Foundation box

型号含义 / Model meaning

ZD X F □ □ □ / □ □

安装方式：M 明装，R 暗装，W 户外
Installation method: M mounted, R concealed, W outdoor
箱体深度 Box depth (cm)
箱体宽度 Box width (cm)
箱体高度 Box height (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
Hinge code: 1- indicates a dark hinge and 2- indicates a hinge
表示防护型 Representing protection
挂墙式控制箱 Wall-mounted control box
企业代号 Enterprise code

使用条件 / Conditions of Use
● 温度：周围空气温度不超过 +40℃，周围空气温度下限为 -5℃；

● 湿度：最温度为 +40℃时，空气的相对湿度不超过 50％，在较低的温度下可以允许较高的相对湿度，例如：+20℃时达 90%；
● 海拔：安装地点的海拔不超过 2000m；
● 安装类别：II 类；
● 污染等级：3 级；
● 额定工作电压：230V 400V；
● 额定工作电压：400A；
● 额定短路分断能力：80kA；
● 外壳防护等级：IP55。
● Temperature: ambient air temperature does not exceed +40℃ , ambient air temperature lower limit is -5℃ ;
● Humidity: When the maximum temperature is +40 ℃ the relative humidity of the air does not exceed 50%. At lower temperatures, higher
relative humidity can be allowed, for example, 90% at +20℃ ;
● Altitude: the altitude of the installation site does not exceed 2000m;
● Installation category: Class II;
● Pollution level: Level 3;
● Rated working voltage: 230V 400V;
● Rated working voltage: 400A;
● Rated short-circuit breaking capacity: 80kA;
● Shell protection rating: IP55.
