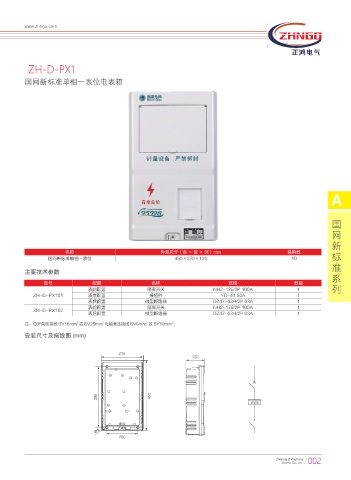

ZH-D-PX1
国网新标准单相一表位电表箱
A
国
网
新
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
国网新标准单相一表位 450×270×120 10 标
准
主要技术参数
系
型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-125/2P 100A 1 列
ZH-D-PX101 表室配置 接插件 YD-41 60A 1
表后配置 微型断路器 DZ47-63H/2P 63A 1
表前配置 隔离开关 NH2-125/2P 100A 1
ZH-D-PX102
表后配置 微型断路器 DZ47-63H/2P 63A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
䔇㏫ᐬڟა䬔 ☙Ἡ
,8I
