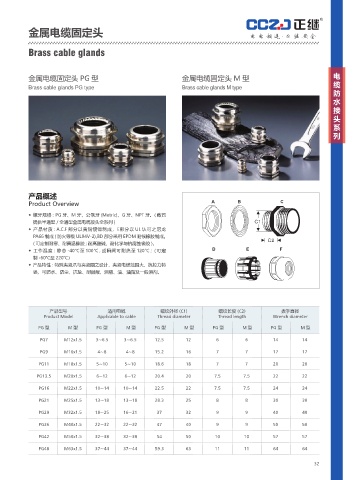

Page 39 - 温州正继连接器有限公司

金属电缆固定头

Brass cable glands

金属电缆固定头 PG 型 金属电缆固定头 M 型 电
Brass cable glands PG type Brass cable glands M type 缆
防
水
接
头
系
列

产品概述
Product Overview A B C

◆ 螺牙规格 : PG 牙、M 牙、公制牙 (Metric)、G 牙、NPT 牙。( 敝司
提供半通型 / 全通型金属电缆接头全系列 ) C1
◆ 产品材质 : A.C.F 部分以黄铜镀镍制成，E部分以 UL 认可之尼龙
PA66 制成 ( 防火等级 UL94V-2),BD 部分采用 EPDM 耐候橡胶制成。
( 可定制耐寒、耐高温橡胶 ; 耐高酸碱、耐化学与抗腐蚀橡胶 )。 C2
◆ 工作温度 : 静态 -40℃至 100℃ , 或瞬间可耐热至 120℃ ;（可定 D E F
制 -60℃至 220℃）
◆ 产品特性 : 特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特
强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。

产品型号 适用电缆 螺纹外径 (C1) 螺纹长度 (C2) 扳手直径
Product Model Applicable to cable Thread diameter Thread length Wrench diameter
PG 型 M 型 PG 型 M 型 PG 型 M 型 PG 型 M 型 PG 型 M 型

PG7 M12x1.5 3~6.5 3~6.5 12.5 12 6 6 14 14
PG9 M16x1.5 4~8 4~8 15.2 16 7 7 17 17

PG11 M18x1.5 5~10 5~10 18.6 18 7 7 20 20
PG13.5 M20x1.5 6~12 6~12 20.4 20 7.5 7.5 22 22

PG16 M22x1.5 10~14 10~14 22.5 22 7.5 7.5 24 24

PG21 M25x1.5 13~18 13~18 28.3 25 8 8 30 30
PG29 M32x1.5 18~25 16~21 37 32 9 9 40 40

PG36 M40x1.5 22~32 22~32 47 40 9 9 50 50
PG42 M50x1.5 32~38 32~38 54 50 10 10 57 57

PG48 M63x1.5 37~44 37~44 59.3 63 11 11 64 64

32
