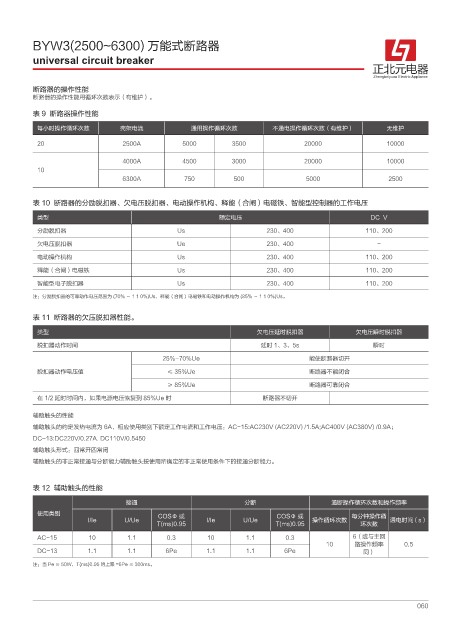

BYW3(2500~6300) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance
断路器的操作性能
断路器的操作性能用循环次数表示（有维护）。
表 9 断路器操作性能
每小时操作循环次数 壳架电流 通用操作循环次数 不通电操作循环次数（有维护） 无维护
20 2500A 5000 3500 20000 10000
4000A 4500 3000 20000 10000
10
6300A 750 500 5000 2500
表 10 断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能（合闸）电磁铁、智能型控制器的工作电压
类型 额定电压 DC V
分励脱扣器 Us 230、400 110、200
欠电压脱扣器 Ue 230、400 -
电动操作机构 Us 230、400 110、200
释能（合闸）电磁铁 Us 230、400 110、200
智能型电子脱扣器 Us 230、400 110、200
注：分励脱扣器的可靠动作电压范围为 (70% ～ 1 1 0%)Us，释能（合闸）电磁铁和电动操作机构为 (85% ～ 1 1 0%)Us。
表 11 断路器的欠压脱扣器性能。
类型 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器动作时间 延时 1、3、5s 瞬时
25%-70%Ue 能使断路器切开
脱扣器动作电压值 ≤ 35%Ue 断路器不能闭合
≥ 85%Ue 断路器可靠闭合
在 1/2 延时时间内，如果电源电压恢复到 85%Ue 时 断路器不切开
辅助触头的性能
辅助触头的约定发热电流为 6A，相应使用类别下额定工作电流和工作电压：AC-15:AC230V (AC220V) /1.5A;AC400V (AC380V) /0.9A；
DC-13:DC220V/0.27A. DC110V/0.5450
辅助触头形式：四常开四常闭
辅助触头的非正常接通与分断能力辅助触头按使用所确定的非正常使用条件下的接通分断能力。
表 12 辅助触头的性能
接通 分断 通断操作循环次数和操作频率
使用类别 COSΦ 或 COSΦ 或 每分钟操作循
I/Ie U/Ue I/Ie U/Ue 操作循环次数 通电时间（s）
T(ms)0.95 T(ms)0.95 环次数
AC-15 10 1.1 0.3 10 1.1 0.3 6（或与主回
10 路操作频率 0.5
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 同）
注：当 Pe ≥ 50W，T(ms)0.95 的上限 =6Pe ≤ 300ms。
