BYW3(2500~6300) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance

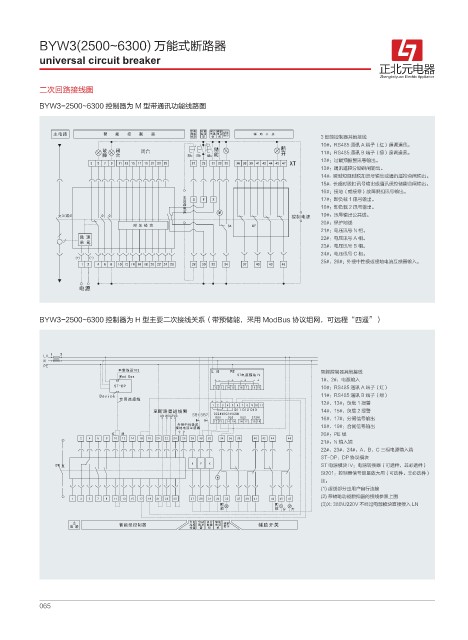

二次回路接线图
BYW3-2500~6300 控制器为 M 型带通讯功能线路图
3 智能控制器其他接线
10#：RS485 通讯 A 端子（红）遥调遥讯。
䬙ऴ 11#：RS485 通讯 B 端子（绿）遥调遥讯。
12#：过载预报警讯号输出。
13#：通讯遥控分励跳闸输出。
14#：瞬时短延时脱扣讯号输出或通讯遥控合闸输出。
15#：长延时脱扣讯号输出或通讯遥控储能合闸输出。
16#：接地（或接零）故障脱扣讯号输出。
17#：卸负载 1 讯号输出。
18#：卸负载 2 讯号输出。
19#：讯号输出公共线。
20#：保护地线
21#：电压讯号 N 相。
22#：电压讯号 A 相。
23#：电压讯号 B 相。
24#：电压讯号 C 相。
25#、26#：外接中性极或接地电流互感器输入。
BYW3-2500~6300 控制器为 H 型主要二次接线关系（带预储能，采用 ModBus 协议组网，可远程“四遥”）
智能控制器其他接线
1#、2#：电源输入
10#：RS485 通讯 A 端子（红）
11#：RS485 通讯 B 端子（绿）
12#、13#：负载 1 报警
14#、15#：负载 2 报警
16#、17#：分闸信号输出
18#、19#：合闸信号输出
20#：PE 线
21#：N 输入端
22#、23#、24#：A、B、C 三相电源输入端
ST-DP：DP 协议模块
ST 电源模块 IV：电源转换器（可选件，非必选件）
St201：控制器信号能量放大用（可选件。非必选件）
注：
(1) 虚线部分由用户自行连接
(2) 带辅助功能脱扣器的接线参照上图
(3)X: 380\U220V 不经过电源模块直接接入 LN
