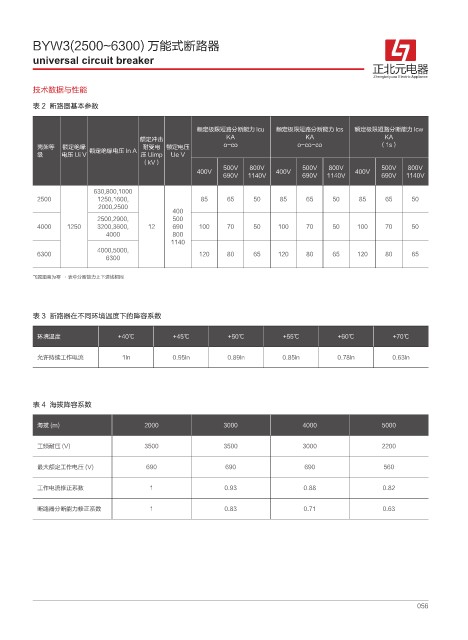

BYW3(2500~6300) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
技术数据与性能
表 2 断路器基本参数

额定极限短路分断能力 lcu 额定极限短路分断能力 lcs 额定极限短路分断能力 lcw
额定冲击 KA KA KA
壳架等 额定绝缘 额定绝缘电压 In A 耐受电 额定电压 o-co o-co-co （1s）
级 电压 Ui V 压 Uimp Ue V
（kV）
500V 800V 500V 800V 500V 800V
400V 400V 400V
690V 1140V 690V 1140V 690V 1140V
630,800,1000
2500 1250,1600, 85 65 50 85 65 50 85 65 50
2000,2500
400
2500,2900, 500
4000 1250 3200,3600, 12 690 100 70 50 100 70 50 100 70 50
4000 800
1140
4000,5000,
6300 120 80 65 120 80 65 120 80 65
6300
飞弧距离为零 ·表中分断能力上下进线相同

表 3 断路器在不同环境温度下的降容系数

环境温度 +40℃ +45℃ +50℃ +55℃ +60℃ +70℃

允许持续工作电流 1ln 0.95ln 0.89ln 0.85ln 0.78ln 0.63ln

表 4 海拔降容系数

海拔 (m) 2000 3000 4000 5000

工频耐压 (V) 3500 3500 3000 2200

最大额定工作电压 (V) 690 690 690 560

工作电流修正系数 1 0.93 0.88 0.82

断路器分断能力修正系数 1 0.83 0.71 0.63

056
