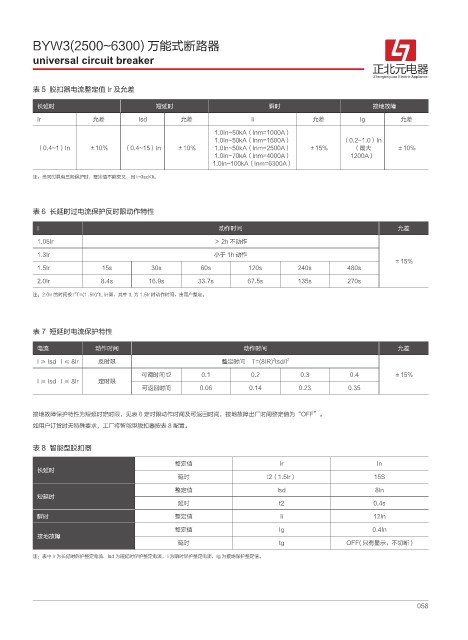

BYW3(2500~6300) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
表 5 脱扣器电流整定值 Ir 及允差

长延时 短延时 瞬时 接地故障
Ir 允差 Isd 允差 Ii 允差 Ig 允差
1.0In~50kA（Inm=1000A）
1.0In~50kA（Inm=1600A） （0.2~1.0）In
（0.4~1）In ±10% （0.4~15）In ±10% 1.0In~50kA（Inm=2500A） ±15% （最大 ±10%
1.0In~70kA（Inm=4000A） 1200A）
1.0In~100kA（Inm=6300A）
注：当同时具有三段保护时，整定值不能交叉，且 lr<lsd<li。

表 6 长延时过电流保护反时限动作特性
I 动作时间 允差
1.05Ir ＞ 2h 不动作
1.3Ir 小于 1h 动作
±15%
1.5Ir 15s 30s 60s 120s 240s 480s
2.0Ir 8.4s 16.9s 33.7s 67.5s 135s 270s
注：2.0Ir 的时间按 I T=(1 .5Ir) tL 计算，其中 tL 为 1.5Ir 时动作时间，由用户整定。
2
2

表 7 短延时电流保护特性

电流 动作时间 动作时间 允差
2
I ≥ Isd I ≤ 8Ir 反时限 整定时间 T=(8IR) tsd/I 2
可调时间 t2 0.1 0.2 0.3 0.4 ±15%
I ≥ Isd I ≤ 8Ir 定时限
可返回时间 0.06 0.14 0.23 0.35

接地故障保护特性为短延时定时限，见表 6 定时限动作时间及可返回时间，接地故障出厂时间整定值为“OFF”。
如用户订货时无特殊要求，工厂将智能型脱扣器按表 8 配置。

表 8 智能型脱扣器
整定值 Ir In
长延时
延时 t2（1.5Ir） 15S
整定值 lsd 8In
短延时
延时 t2 0.4s
瞬时 整定值 Ii 12In
整定值 Ig 0.4In
接地故障
延时 tg OFF( 只有显示，不切断 )
注：表中 lr 为长延时保护整定电流．lsd 为短延时保护整定电流，li 为瞬时保护整定电流，Ig 为接地保护整定值。

058
