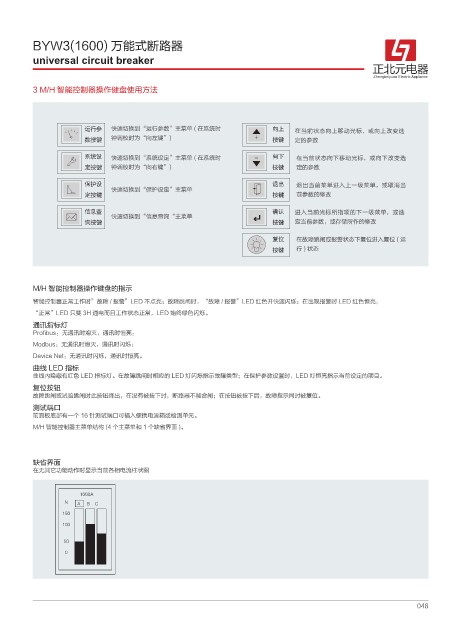

BYW3(1600) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance
3 M/H 智能控制器操作健盘使用方法
运行参 快速切换到“运行参数”主菜单 ( 在系统时 向上 在当前状态向上移动光标，或向上改变选
数按键 钟调校时为“向左键”) 按键 定的参数
系统设 快速切换到“系统设定”主菜单 ( 在系统时 向下 在当前状态向下移动光标，或向下改变选
定按键 钟调校时为“向右键”) 按键 定的参数
保护设 退出 退出当前菜单进入上一级菜单，或取消当
快速切换到“保护设定”主菜单
定按键 按键 前参数的修改
信息查 确认 进入当前光标所指项的下一级菜单，或选
快速切换到“信息查询“主菜单
询按键 按键 定当前参数，或存储所作的修改
复位 在故障跳闸或报警状态下复位进入复位 ( 运
按键 行)状态
M/H 智能控制器操作键盘的指示
智能控制器正常工作时”故障 / 报警”LED 不点亮；故障跳闸时，“故障 / 报警”LED 红色并快速闪烁；在出现报警时 LED 红色恒亮，
“正常”LED 只要 3H 通电而且工作状态正常，LED 始终绿色闪烁。
通讯指标灯
Profibus：无通讯时熄灭，通讯时恒亮：
Modbus：无通讯时熄灭，通讯时闪烁；
Device Net：无通讯时闪烁，通讯时恒亮。
曲线 LED 指标
曲线内隐藏有红色 LED 指标灯。在故障跳闸时相应的 LED 灯闪烁指示故障类型；在保护参数设置时，LED 灯恒亮指示当前设定的项目。
复位按钮
故障跳闸或试验跳闸时此按钮弹出，在没有被按下时，断路器不能合闸；在按钮被按下后，故障指示同时被复位。
测试端口
前面板底部有—个 16 针测试端口可插入便携电源箱或检测单元。
M/H 智能控制器主菜单结构 (4 个主菜单和 1 个缺省界面 )。
缺省界面
在无其它功能动作时显示当前各相电流柱状图
#
0 # $ %
048
