BYW3(1600) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
操作说明
3M/3H智能控制器是BYW3智能框架断路器的控制核心，中文液晶显示，具有良好的人机交互，基本保护功能为过电流四段保护，可扩展电压保护，功率保护，
外部 I/O 检测，自诊断，可编程触点输出，MODBUS-RTU 通信 ( 仅 3H 型，3M 型无通信 ) 等功能，通过对电网电流电压等实时信息的采集、计算及分析处理，
来实现对电网和配电设备的多种核心保护功能。

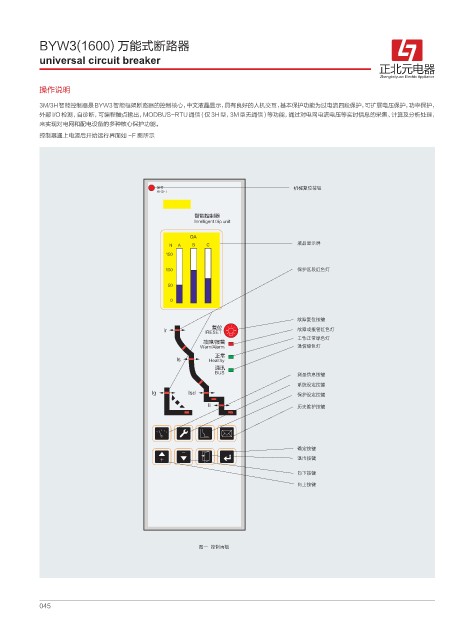

控制器通上电源后开始运行界面如 -F 图所示

复位 机械复位按钮
RESET

智能控制器
Inrelligent trip unit

OA
N A B C 液晶显示屏
150
100 保护区段红色灯

50
0

故障复位按键
复位
Ir IRESET 故障或报警红色灯
工作正常绿色灯
故障/报警
Warn/Alarm 通信绿色灯
正常
Is Healthy
通讯
BUS
测量信息按键
系统设定按键
Ig Isd
保护设定按键
Ii 历史维护按键

确定按键
退出按键

向下按键
向上按键

图一 控制面板
