BYW3(1600) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance

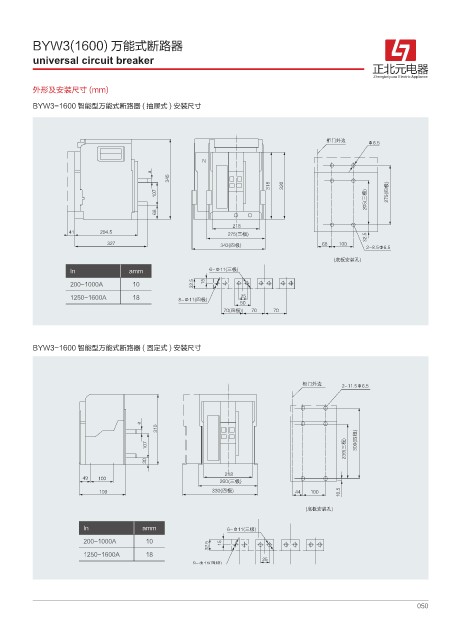

外形及安装尺寸 (mm)
BYW3-1600 智能型万能式断路器 ( 抽屉式 ) 安装尺寸

柜门外边 Φ6.5

N
a
345
318 320
107 275(四极)
205(三极)
68
218
41 294.5 275(三极)
327 343(四极) 68 100 32.5 2-8.5Φ6.5
(底板安装孔)
In amm 6-Φ11(三极)
200-1000A 10 32.5 15
1250-1600A 18 8-Φ11(四极) 25
50
70(四极) 70 70

BYW3-1600 智能型万能式断路器 ( 固定式 ) 安装尺寸

柜门外边 2-11.5Φ6.5

a
310
239(三极)
107 309(四极)
30
218
49 100
260(三极)
199 330(四极) 44 100 10.5

(底板安装孔)

In amm 6-Φ11(三极)
200-1000A 10 15
32.5
1250-1600A 18
25
8-Φ11(四极)
50
70(四极) 70 70
