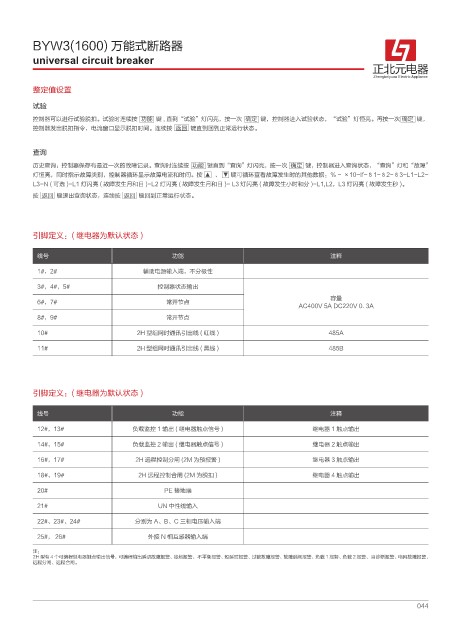

BYW3(1600) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance
整定值设置
试验
控制器可以进行试验脱扣。试验时连续按 功能 键 , 直到“试验”灯闪亮，按一次 确定 键，控制器进入试验状态，“试验”灯恒亮。再按一次 确定 键，
控制器发出脱扣指令，电流窗口显示脱扣时间。连续按 返回 键直到回到正常运行状态。
查询
历史查询：控制器保存有最近一次的故障记录。查询时连续按 功能 键直到“査询”灯闪亮，按一次 确定 键，控制器进入查询状态，“查询”灯和“故障”
灯恒亮，同时指示故障类别，控制器循环显示故障电流和时间。按 ▲ 、 ▼ 键可循环查看故障发生时的其他数据：％ - ×10-If-δ1-δ2-δ3-L1-L2-
L3-N ( 可选 )-L1 灯闪亮 ( 故障发生月和日 )-L2 灯闪亮 ( 故障发生月和日 )- L3 灯闪亮 ( 故障发生小时和分 )-L1,L2，L3 灯闪亮 ( 故障发生秒 )。
按 返回 键退出查询状态，连续按 返回 键回到正常运行状态。
引脚定义：( 继电器为默认状态 )
线号 功能 注释
1#，2# 辅助电源输入端，不分极性
3#，4#，5# 控制器状态输出
容量
6#，7# 常开节点
AC400V 5A DC220V 0. 3A
8#，9# 常开节点
10# 2H 型组网时通讯引出线 ( 红线 ) 485A
11# 2H 型组网吋通讯引出线 ( 黑线 ) 485B
引脚定义：( 继电器为默认状态 )
线号 功能 注释
12#，13# 负载监控 1 输出 ( 继电器触点信号 ) 继电器 1 触点输出
14#，15# 负载监控 2 输出 ( 继电器触点信号 ) 继电器 2 触点输出
16#，17# 2H 远程控制分闸 (2M 为预报警 ) 继电器 3 触点输出
18#，19# 2H 远程控制合闸 (2M 为脱扣 ) 继电器 4 触点输出
20# PE 接地端
21# UN 中性线输入
22#、23#、24# 分别为 A、B、C 三相电压输入端
25#， 26# 外接 N 相互感器输入端
注：
2H 型有 4 个可编程继电器触点输出信号，可编程输出瞬动故障报警、接地报警、 不平衡报警、短延时报警、过载故障报警、故障跳闸报警、负载 1 报砮、负载 2 报警、 自诊断报警、电网故障报警、
远程分闸、远程合闸。
