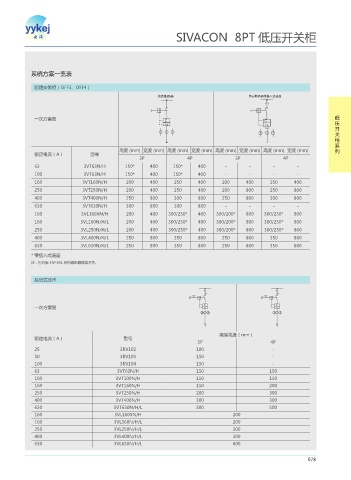

SIVACON 8PT 低压开关柜
系统方案一览表
固定安装柜(OFF3、OFF4)
܇ܦறᡸ٧ ܇ܦறᡸ٧ࣛଢЙयऄए
一次方案图 低
* * 压
开
关
柜
系
高度 (mm) 宽度 (mm) 高度 (mm) 宽度 (mm) 高度 (mm) 宽度 (mm) 高度 (mm) 宽度 (mm) 列
额定电流(A) 型号
3P 4P 3P 4P
63 3VT63N/H 150* 400 150* 400 - - - -
100 3VT63N/H 150* 400 150* 400 - - - -
160 3VT160N/H 200 400 250 400 200 400 250 400
250 3VT250N/H 200 400 250 400 200 800 250 800
400 3VT400N/H 250 800 300 800 250 800 300 800
630 3VT630N/H 300 800 300 800 - - - -
160 3VL160XN/H 200 400 300/250* 400 300/200* 800 300/250* 800
160 3VL160N/H/L 200 400 300/250* 400 300/200* 800 300/250* 800
250 3VL250N/H/L 200 400 300/250* 400 300/200* 800 300/250* 800
400 3VL400N/H/L 250 800 350 800 250 800 350 800
630 3VL630N/H/L 250 800 350 800 250 800 350 800
* 带插入式底座
注:也可装 3NP,3KL 系列熔断器隔离开关。
抽出式技术
一次方案图 *ģ *ģ
隔室高度(mm)
额定电流(A) 型号
3P 4P
25 3RV102 100 -
50 3RV103 150 -
100 3RV104 150 -
63 3VT63N/H 150 150
100 3VT100N/H 150 150
160 3VT160N/H 150 200
250 3VT250N/H 200 300
400 3VT400N/H 300 300
630 3VT630N/H/L 300 500
160 3VL160XN/H 200
160 3VL160N/H/L 200
250 3VL250N/H/L 300
400 3VL400N/H/L 300
630 3VL630N/H/L 600
