P. 96

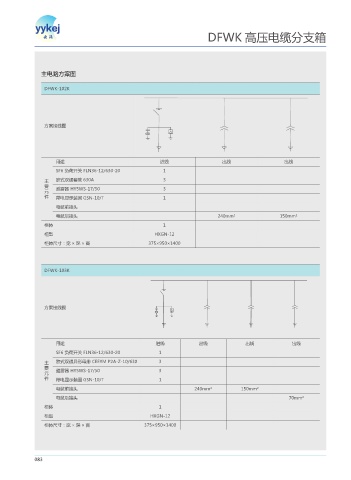

DFWK 高压电缆分支箱
主电路方案图
DFWK-102K
方案接线图
用途 进线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1
主 欧式双通套管 630A 3
要 避雷器 HY5WS-17/50 3
元
件 带电显示装置 GSN-10/T 1
电缆前接头
电缆后接头 240mm² 150mm²
柜体 1
柜型 HXGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400
DFWK-103K
方案接线图
用途 进线 出线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1
主 欧式双通异形母排 CEEYM P2A-Z-10/630 3
要
元 避雷器 HY5WS-17/50 3
件 带电显示装置 GSN-10/T 1
电缆前接头 240mm² 150mm²
电缆后接头 70mm²
柜体 1
柜型 HXGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400
083
