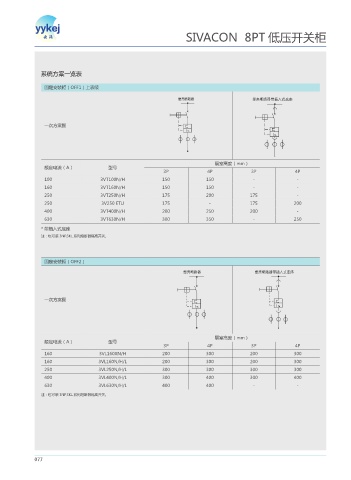

SIVACON 8PT 低压开关柜

系统方案一览表

固定安装柜（OFF1）上表续

܇ܦறᡸ٧ ܇ܦறᡸ٧ࣛଢЙयऄए

一次方案图
*
*

隔室高度（mm）
额定电流（A） 型号
3P 4P 3P 4P
100 3VT100N/H 150 150 - -
160 3VT160N/H 150 150 - -
250 3VT250N/H 175 200 175 -
250 3V250 ETU 175 - 175 200
400 3VT400N/H 200 250 200 -
630 3VT630N/H 300 350 - 250
* 带插入式底座
注：也可装 3NP,3KL 系列熔断器隔离开关。

固定安装柜（OFF2）
܇ܦறᡸ٧ ܇ܦறᡸ٧ࣛଢЙयऄए

一次方案图
* *

隔室高度（mm）
额定电流（A） 型号
3P 4P 3P 4P
160 3VL160XN/H 200 300 200 300
160 3VL160N/H/L 200 300 200 300
250 3VL250N/H/L 300 300 300 300
400 3VL400N/H/L 300 400 300 400
630 3VL630N/H/L 400 400 - -
注：也可装 3NP,3KL 系列熔断器隔离开关。

077
