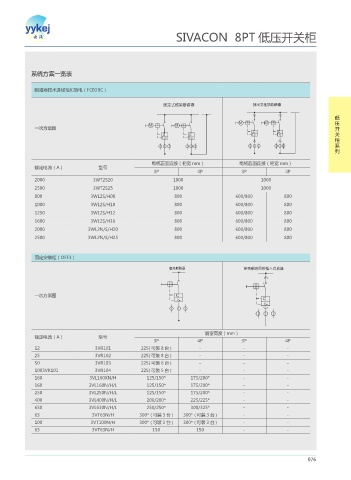

SIVACON 8PT 低压开关柜

系统方案一览表

断路器技术进线柜和馈电（FCB2BC）

ڌ߿यಳ౵றᡸ٧ ઙѢयಳ౵றᡸ٧

低
. . 压
. .
一次方案图 开
*Ὕ *Ὕ 关
*Ὕ *Ὕ
柜
系
列
电缆正面连接（柜宽 mm） 电缆后面连接（柜宽 mm）
额定电流（A） 型号
3P 4P 3P 4P
2000 3WT2S20 1000 1000
2500 3WT2S25 1000 1000
800 3WL2S/H08 800 600/800 800
1000 3WL2S/H10 800 600/800 800
1250 3WL2S/H12 800 600/800 800
1600 3WL2S/H16 800 600/800 800
2000 3WL2N/S/H20 800 600/800 800
2500 3WL2N/S/H25 800 600/800 800

固定安装柜（OFF1）
܇ܦறᡸ٧ ܇ܦறᡸ٧ࣛଢЙयऄए

一次方案图
*
*

隔室高度（mm）
额定电流（A） 型号
3P 4P 3P 4P
12 3VR101 225( 可装 8 台 ) - - -
25 3VR102 225( 可装 8 台 ) - - -
50 3VR103 225( 可装 6 台 ) - - -
1003VR101 3VR104 225( 可装 5 台 ) - - -
160 3VL160XN/H 125/150* 175/200* - -
160 3VL160N/H/L 125/150* 175/200* - -
250 3VL250N/H/L 125/150* 175/200* - -
400 3VL400N/H/L 200/200* 225/225* - -
630 3VL630N/H/L 250/250* 300/325* - -
63 3VT63N/H 300* ( 可装 3 台 ) 300* ( 可装 3 台 ) - -
100 3VT100N/H 300* ( 可装 3 台 ) 300* ( 可装 3 台 ) - -
63 3VT63N/H 150 150 - -

076
