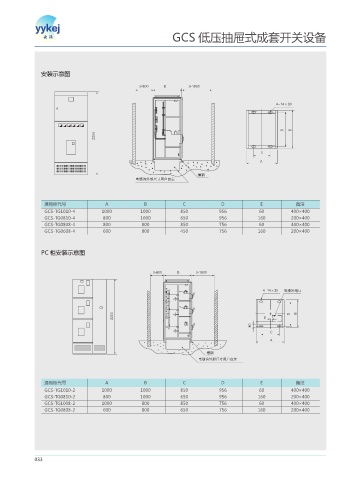

GCS 低压抽屉式成套开关设备
安装示意图
Ĺ # Ĺ
f
% #
D
"
മᨁ
ႂ፵्ܰࡆࠩၸਖ਼ᒬ߿
通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
PC 柜安装示意图
Ĺ # Ĺ
f ႂ፵Ѣጲԯ
& % #
$
"
മᨁ
ႂ፵्ܰࡆࠩၸਖ਼ᒬ߿
通用柜代号 A B C D E 备注
GCS-TG1010-2 1000 1000 850 956 60 400×400
GCS-TG0810-2 800 1000 650 956 160 200×400
GCS-TG1008-2 1000 800 850 756 60 400×400
GCS-TG0808-2 600 800 650 756 160 200×400
