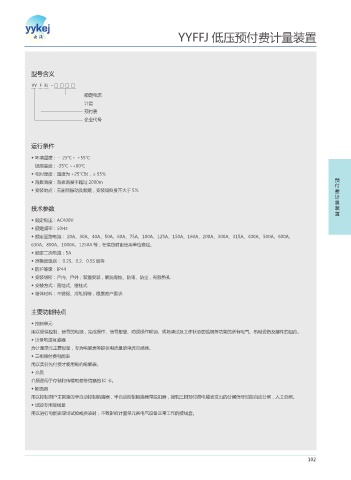

YYFFJ 低压预付费计量装置

型号含义

YY F FJ - □ □ □ □
额定电流
计量
预付费
企业代号

运行条件

◆ 环境温度：－ 25℃～ +55℃
极限温度：-35℃ ~+80℃
◆ 相对湿度：温度为 +25℃时，≤ 95%
◆ 海拔高度：海拔高度不超过 2000m 预
付
◆ 安装地点：无剧烈振动及颠簸，安装倾斜度不大于 5% 费
计
量
技术参数 装
置
◆ 额定电压：AC400V
◆ 额定频率：50Hz
◆ 额定回路电流： 20A、30A、40A、50A、60A、75A、100A、125A、150A、160A、200A、300A、315A、400A、500A、600A、
630A、800A、1000A、1250A 等，在供货时由使用单位确定。
◆ 额定二次电流：5A
◆ 准确度级别： 0.2S、0.2、0.5S 级等
◆ 防护等级：IP44
◆ 安装场所：户内、户外；装置安装，能防腐蚀、防雨、防尘，有散热孔
◆ 安装方式：落地式、壁挂式
◆ 箱体材料：不锈钢、冷轧钢等，根据客户要求

主要功能特点

◆ 控制单元
用以提供控制、信号的电源，完成操作、信号报警、防误操作联锁、现场调试及工作状态的监视等功能的所有电气、机械设备及部件的组合。
◆ 计量电流互感器
为计量单元主要设备，专为电能表等提供电流量的电流互感器。
◆ 三相预付费电能表
用以实行先付费才能用电的电能表。
◆ 介质
介质是用于存储和传输电费等信息的 IC 卡。
◆ 断路器
用以控制用户主回路的半自动控制断路器，半自动控制断路器带脱扣器，接到三相预付费电能表发出的分闸信号时能自动分闸，人工合闸。
◆ 试验专用接线盒
用以进行电能表现场试验或换表时，不致影响计量单元各电气设备正常工作的接线盒。

102
