YYF-JLSZ 高压预付费计量装置

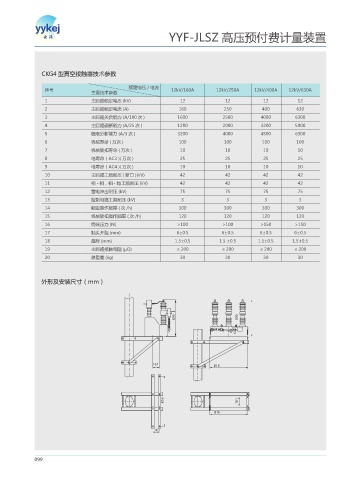

CKG4 型真空接触器技术参数

额定电压 / 电流
序号 12kV/160A 12kV/250A 12kV/400A 12kV/630A
主要技术参数
1 主回路额定电压 (kV) 12 12 12 12
2 主回路额定电流 (A) 160 250 400 630
3 主回路关合能力 (A/100 次 ) 1600 2500 4000 6300
4 主回路通断能力 (A/25 次 ) 1280 2000 3200 5000
5 极限分断能力 (A/3 次 ) 3200 4000 4500 6300
6 机械寿命 ( 万次 ) 100 100 100 100
7 机械锁扣寿命 ( 万次 ) 10 10 10 10
8 电寿命（AC3 )( 万次 ) 25 25 25 25
9 电寿命（AC4 )( 万次 ) 10 10 10 10
10 主回路工频耐压 ( 断口 )(kV) 42 42 42 42
11 相 - 相，相 - 地工频耐压 (kV) 42 42 42 42
12 雷电冲击耐压 (kV) 75 75 75 75
13 控制电路工频耐压 (kV) 3 3 3 3
14 额定操作频率 ( 次 /h) 300 300 300 300
15 机械锁扣操作频率 ( 次 /h) 120 120 120 120
16 终端压力 (N) >100 >100 >150 >150
17 触头开距 (mm) 6±0.5 6±0.5 6±0.5 6±0.5
18 超程 (mm) 1.5±0.5 1.5 ±0.5 1.5±0.5 1.5±0.5
19 主回路接触电阻 (μΩ) ≤ 200 ≤ 200 ≤ 200 ≤ 200
20 总重量 (kg) 30 30 30 30

外形及安装尺寸（mm）

099
