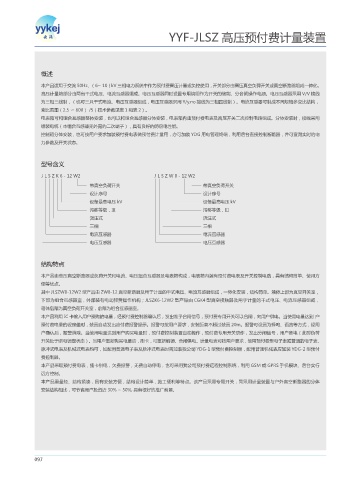

YYF-JLSZ 高压预付费计量装置

概述

本产品适用于交流 50Hz、（6~ 10）kV 三相电力系统中作为预付费高压计量或负控使用，开关部分由高压真空负荷开关或真空断路器组成一体化。
高压计量箱部分由两台干式电压、电流互感器组成。电压互感器同时设置专用绕组作为开关的储能、分合闸操作电源。电压互感器采用 V/V 接线
为三相三线制，（也可三只干式电流、电压互感器组成，电压互感器采用 Y/y.no 接线为三相四线制）。电流互感器可制成不同规格多变比结构，
变比范围（2.5 〜 600） /5（技术参数见表 1 和表 2）。
电表箱可和组合互感器整体安装，也可以和组合互感器分体安装，电表箱内由预付费电表及高压开关二次控制电路组成。分体安装时，接线采用
结装电缆（本组合互感器无外露的二次端子），具有良好的防窃电性能。
控制箱分体安装，也可按用户要求加装预付费电表做预付费计量用，亦可加装 YDG 用电管理终端，利用后台直接控制断路器，并可查询实时的电
力参数及开关状态。

型号含义

J L S Z K 6 - 12 W2 J L S Z W 8 - 12 W2
带真空负荷开关 带真空负荷开关
设计序号 设计序号
设备最高电压 kV 设备最高电压 kV
污移等级，III 污移等级，III
浇注式 浇注式
三相 三相
电流互感器 电流互感器
电压互感器 电压互感器

结构特点

本产品由高压真空断路器或负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构筒单、使用方
便等优点。
其中 JLSZW8-12W2 型产品由 ZW8-12 真空断路器及用于计量的干式电压、电流互感器组成，一体化安装，结构筒单。箱体上部为真空开关室，
下部为组合互感器室，外部装有电动弹簧操作机构；JLSZK6-12W2 型产品由 CGK4 型真空接触器及用于计量的干式电压、电流互感器组成，
箱体后部为真空负荷开关室，前部为组合互感器室。
本产品利用 IC 卡输入用户预购的电量，经预付费控制器确认后，发出准予合闸信号，预付费专用开关可以合闸，向用户供电。当使用电量达到 户
预付费电量的设定值时，装置自动发出应付费报警提示。报警可按用户要求，安装距离不超过装置 20m。报警可设置为蜂鸣、语言等方式，经用
户确认后，报警消除。当使用电量达到用户购买电量时，预付费控制装置自动操作，预付费专用开关动作，发出分闸信号，用户断电（此时负荷
开关处于断电锁定状态）。当用户重新购买电量后，刷卡，可重新解锁、合闸供电。计量电表可按用户要求，使用预付费型电子表或普通的电子表、
脉冲式电表及机械式电表均可，如配用普通电子表及脉冲式电表时需加装我公司 YDG-1 型预付费控制器，配用普通机械表应加装 YDG-2 型预付
费控制器。
本产品采取预付费电表，插卡供电，欠费报警，无费自动停电，也可采用我公司预付费远程控制系统，利用 GSM 或 GPRS 手机模块、后台实行
远方控制。
本产品重量轻、结构紧凑，具有安装方便，结构设计筒单，施工便利等特点。该产品采用专用开关，同采用计量装置与户外真空断路器的分体
安装结构相比，可节省用户投资近 30% ~ 50%, 具有很好的推广前景。
