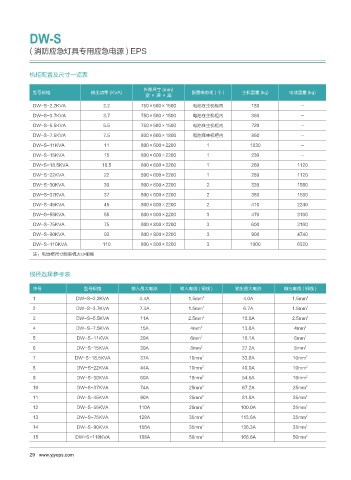

DW-S

( 消防应急灯具专用应急电源 ) EPS

机柜配置及尺寸一览表

外形尺寸 (mm)
型号规格 输出功率 (KVA) 配置电池柜 ( 个 ) 主机重量 (kg) 电池重量 (kg)
宽×深×高
DW-S-2.2KVA 2.2 750×500×1500 电池在主机柜内 180 -
DW-S-3.7KVA 3.7 750×500×1500 电池在主机柜内 360 -
DW-S-5.5KVA 5.5 750×500×1500 电池在主机柜内 720 -

DW-S-7.5KVA 7.5 800×600×1800 电池在主机柜内 860 -
DW-S-11KVA 11 800×600×2200 1 1030 -
DW-S-15KVA 15 800×600×2200 1 230 -
DW-S-18.5KVA 18.5 800×600×2200 1 260 1120
DW-S-22KVA 22 800×600×2200 1 280 1120
DW-S-30KVA 30 800×600×2200 2 320 1580
DW-S-37KVA 37 800×600×2200 2 380 1580

DW-S-45KVA 45 800×600×2200 2 410 2240
DW-S-55KVA 55 800×600×2200 3 470 3160
DW-S-75KVA 75 800×800×2200 3 600 3160
DW-S-90KVA 93 800×800×2200 3 900 4740
DW-S-110KVA 110 800×800×2200 3 1000 6320
注：电池柜尺寸同主机大小相同

线径选择参考表

序号 型号规格 输入最大电流 输入电线 ( 铜线 ) 输出最大电流 输出电线 ( 铜线 )
1 DW-S-2.2KVA 4.4A 1.5mm 2 4.0A 1.5mm 2
2 DW-S-3.7KVA 7.4A 1.5mm 2 6.7A 1.5mm 2
3 DW-S-5.5KVA 11A 2.5mm 2 10.0A 2.5mm 2
4 DW-S-7.5KVA 15A 4mm 2 13.6A 4mm 2
5 DW-S-11KVA 20A 6mm 2 18.1A 6mm 2
6 DW-S-15KVA 30A 8mm 2 27.2A 8mm 2
7 DW-S-18.5KVA 37A 10mm 2 33.6A 10mm 2
8 DW-S-22KVA 44A 10mm 2 40.0A 10mm 2

9 DW-S-30KVA 60A 16mm 2 54.5A 16mm 2
10 DW-S-37KVA 74A 25mm 2 67.2A 25mm 2
11 DW-S-45KVA 90A 25mm 2 81.8A 25mm 2
12 DW-S-55KVA 110A 25mm 2 100.0A 25mm 2
13 DW-S-75KVA 128A 35mm 2 113.6A 35mm 2
14 DW-S-90KVA 156A 35mm 2 136.3A 35mm 2
15 DW-S-110KVA 188A 50mm 2 166.6A 50mm 2
