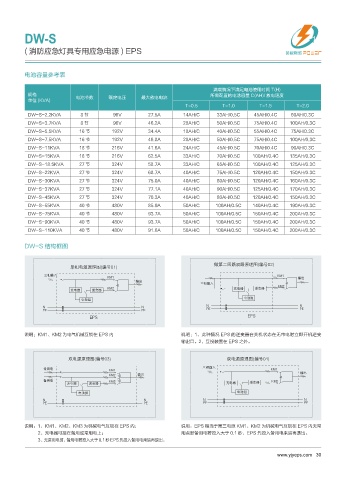

DW-S

( 消防应急灯具专用应急电源 ) EPS 英威斯特

电池容量参考表

满载情况下满足电池使用时间 T(H)
规格 电池节数 额定电压 最大放电电流 所需配置的电池容量 C(AH)/ 放电速度
单位 (KVA)
T=0.5 T=1.0 T=1.5 T=2.0
DW-S-2.2KVA 8节 96V 27.5A 14AH/C 33AH/0.5C 45AH/0.4C 60AH/0.3C
DW-S-3.7KVA 8节 96V 46.2A 28AH/C 50AH/0.5C 75AH/0.4C 100AH/0.3C
DW-S-5.5KVA 16 节 192V 34.4A 18AH/C 40AH/0.5C 55AH/0.4C 75AH/0.3C
DW-S-7.5KVA 16 节 192V 46.8A 28AH/C 50AH/0.5C 75AH/0.4C 100AH/0.3C
DW-S-11KVA 18 节 216V 41.6A 24AH/C 45AH/0.5C 70AH/0.4C 90AH/0.3C
DW-S-15KVA 18 节 216V 62.5A 33AH/C 70AH/0.5C 100AH/0.4C 135AH/0.3C
DW-S-18.5KVA 27 节 324V 58.7A 33AH/C 65AH/0.5C 100AH/0.4C 125AH/0.3C
DW-S-22KVA 27 节 324V 68.7A 40AH/C 75AH/0.5C 120AH/0.4C 150AH/0.3C
DW-S-30KVA 27 节 324V 75.0A 40AH/C 80AH/0.5C 120AH/0.4C 160AH/0.3C
DW-S-37KVA 27 节 324V 77.1A 40AH/C 90AH/0.5C 125AH/0.4C 170AH/0.3C
DW-S-45KVA 27 节 324V 70.3A 40AH/C 80AH/0.5C 120AH/0.4C 150AH/0.3C
DW-S-55KVA 40 节 480V 85.9A 50AH/C 100AH/0.5C 140AH/0.4C 190AH/0.3C
DW-S-75KVA 40 节 480V 93.7A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C
DW-S-90KVA 40 节 480V 93.7A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C
DW-S-110KVA 40 节 480V 91.6A 50AH/C 100AH/0.5C 150AH/0.4C 200AH/0.3C

DW-S 结构框图

ֆじθఊ䌛ࣸ䌛࣋⤲ప 㑂ण
ࢁⰤ⩡⎼࣋⤲ప 㑂ण
̵Ⱔ䒿ڑ ,.
,. 䒿ܦ
䒿ܦ
̵Ⱔ䒿ڑ
,. ٱ⩡ஔ 䔲ऄஔ ,.
ٱ⩡ஔ 䔲ऄஔ
⩡↌㏰
⩡↌㏰
/ /
/ /
1& 1& 1& 1&
&14 &14
说明：KM1、KM2 为电气机械互锁在 EPS 内 说明：1、此种情况 EPS 的逆变器在关机状态在无市电时立即开机逆变
输出口。2、互投装置在 EPS 之外。

ࣸ⩡⎼࣋⤲ప 㑂ण ࣸ⩡⎼࣋⤲ప 㑂ण
̵Ⱔ䒿ڑ
፤⩔⩡ ,. ,.
,. 䒿ܦ 䒿ܦ
ำ⩔⩡ ,. ,.
ٱ⩡ஔ 䔲ऄஔ ٱ⩡ஔ 䔲ऄஔ
⩡↌㏰ ⩡↌㏰
/ / / /
1& 1& 1& 1&

说明：1、KM1、KM2、KM3 为机械电气互锁在 EPS 内； 说明：EPS 相当于第三电源 KM1、KM2 为机械电气互锁在 EPS 内无常
2、充电器可接在备用或常用电上； 用点时备用电若投入大于 0.1 秒，EPS 先投入备用电来后再退出。
3、无常用电时，备用电若投入大于 0.1 秒 EPS 先投入备用电来后再退出。
