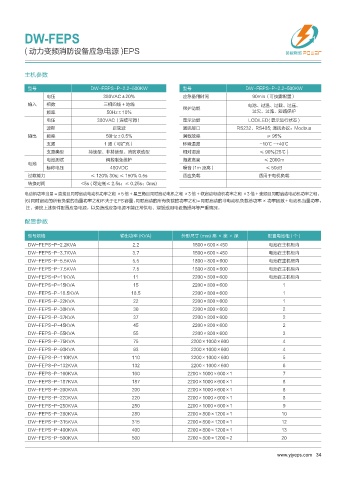

DW-FEPS

( 动力变频消防设备应急电源 )EPS 英威斯特

主机参数

型号 DW-FEPS-P-2.2~500KW 型号 DW-FEPS-P-2.2~500KW
电压 380VAC±20% 应急备用时间 90min（可按需配置）
输入 相数 三相四线 + 地线 电池、过温、过载、过压、
保护功能
频率 50Hz±10% 过欠、过流、短路保护
电压 380VAC（连续可调） 显示功能 LCD/LED( 显示运行状态 )
波形 正弦波 通讯接口 RS232、RS485; 通讯协议：Modbus
输出 频率 50Hz±0.5% 满载效率 ≥ 95%
支路 1 路（可扩充） 环境温度 -10℃ -+40℃
支路类型 持续型、非持续型、消防联动型 相对湿度 ≤ 90%(25℃ )
电池测试 阀控制免维护 海拔高度 ≤ 2000m
电池
标称电压 480VDC 噪音 (1m 距离 ) ≤ 50dB
过载能力 ≤ 120% 30s; ≤ 150% 0.5s 适应负载 适用于电机负载
转换时间 <5s ( 可定制≤ 2.5s；≤ 0.25s；0ms)
电动机功率当量 = 直接且同时启动电动机功率之和 ×5 倍 + 星三角且同时启动电机之和 ×3 倍 + 软启动电动机功率之和 ×3 倍 + 变频且同时启动电动机功率之和。
(6)同时启动的所有负载的当量功率之和不大于EPS容量，同时启动的所有负载的功率之和=同时启动的非电动机负载总功率×功率因数+电动机当量功率。
注：请按上述条件配置应急电源，以免造成应急电源不能正常供电、烧毁或用电设备损坏等严重情况。

配置参数

型号规格 输出功率 (KVA) 外形尺寸 (mm) 高 × 宽 × 深 配置电池柜 ( 个 )
DW-FEPS-P-2.2KVA 2.2 1500×600×450 电池在主机柜内
DW-FEPS-P-3.7KVA 3.7 1500×600×450 电池在主机柜内
DW-FEPS-P-5.5KVA 5.5 1800×800×600 电池在主机柜内
DW-FEPS-P-7.5KVA 7.5 1800×800×600 电池在主机柜内
DW-FEPS-P-11KVA 11 2200×800×600 电池在主机柜内
DW-FEPS-P-15KVA 15 2200×800×600 1
DW-FEPS-P-18.5KVA 18.5 2200×800×600 1
DW-FEPS-P-22KVA 22 2200×800×600 1
DW-FEPS-P-30KVA 30 2200×800×600 2
DW-FEPS-P-37KVA 37 2200×800×600 2
DW-FEPS-P-45KVA 45 2200×800×600 2
DW-FEPS-P-55KVA 55 2200×800×600 3
DW-FEPS-P-75KVA 75 2200×1000×600 4
DW-FEPS-P-93KVA 93 2200×1000×600 4
DW-FEPS-P-110KVA 110 2200×1000×600 5
DW-FEPS-P-132KVA 132 2200×1000×600 6
DW-FEPS-P-160KVA 160 2200×1000×600×1 7
DW-FEPS-P-187KVA 187 2200×1000×600×1 8
DW-FEPS-P-200KVA 200 2200×1000×600×1 8
DW-FEPS-P-220KVA 220 2200×1000×600×1 8
DW-FEPS-P-250KVA 250 2200×1000×600×1 9
DW-FEPS-P-280KVA 280 2200×800×1200×1 10
DW-FEPS-P-315KVA 315 2200×800×1200×1 12
DW-FEPS-P-400KVA 400 2200×800×1200×1 13
DW-FEPS-P-500KVA 500 2200×800×1200×2 20
