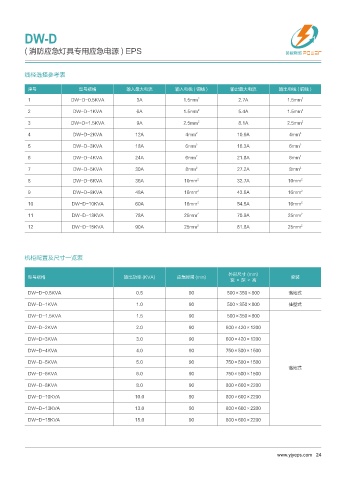

Page 31 - 英威斯特（山东）电源科技有限公司

DW-D

( 消防应急灯具专用应急电源 ) EPS 英威斯特

线径选择参考表

序号 型号规格 输入最大电流 输入电线 ( 铜线 ) 输出最大电流 输出电线 ( 铜线 )
1 DW-D-0.5KVA 3A 1.5mm 2 2.7A 1.5mm 2
2 DW-D-1KVA 6A 1.5mm 2 5.4A 1.5mm 2

3 DW-D-1.5KVA 9A 2.5mm 2 8.1A 2.5mm 2
4 DW-D-2KVA 12A 4mm 2 10.9A 4mm 2

5 DW-D-3KVA 18A 6mm 2 16.3A 6mm 2
6 DW-D-4KVA 24A 6mm 2 21.8A 6mm 2

7 DW-D-5KVA 30A 8mm 2 27.2A 8mm 2
8 DW-D-6KVA 36A 10mm 2 32.7A 10mm 2

9 DW-D-8KVA 48A 16mm 2 43.6A 16mm 2
10 DW-D-10KVA 60A 16mm 2 54.5A 16mm 2

11 DW-D-13KVA 78A 25mm 2 70.9A 25mm 2
12 DW-D-15KVA 90A 25mm 2 81.8A 25mm 2

机柜配置及尺寸一览表

外形尺寸 (mm)
型号规格 输出功率 (KVA) 应急时间 (min) 安装
宽×深×高
DW-D-0.5KVA 0.5 90 500×350×800 落地式

DW-D-1KVA 1.0 90 500×350×800 挂壁式
DW-D-1.5KVA 1.5 90 500×350×800

DW-D-2KVA 2.0 90 600×420×1200
DW-D-3KVA 3.0 90 600×420×1200

DW-D-4KVA 4.0 90 750×500×1500
DW-D-5KVA 5.0 90 750×500×1500
落地式
DW-D-6KVA 6.0 90 750×500×1500
DW-D-8KVA 8.0 90 800×600×2200

DW-D-10KVA 10.0 90 800×600×2200
DW-D-13KVA 13.0 90 800×600×2200

DW-D-15KVA 15.0 90 800×600×2200
