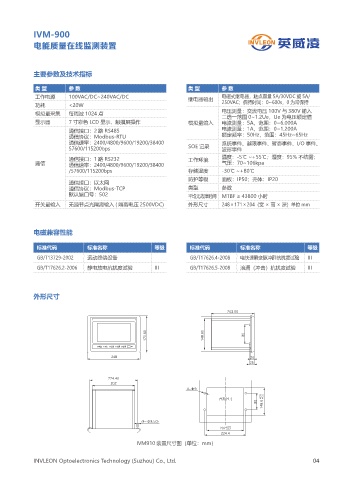

IVM-900
电能质量在线监测装置
主要参数及技术指标
类 型 参 数 类 型 参 数
工作电源 100VAC/DC~240VAC/DC 继电器输出 电磁式继电器，触点容量 5A/30VDC 或 5A/
功耗 <20W 250VAC；保持时间：0~600s，0 为常保持
模拟量采集 每周波 1024 点 电压测量：交流电压 100V 与 380V 输入
二选一范围 0~1.2Ue，Ue 为电压额定值
显示器 7 寸彩色 LCD 显示，触摸屏操作 模拟量输入 电流测量：5A，范围：0~6.000A
通信接口：2 路 RS485 电流测量：1A，范围：0~1.200A
通信协议：Modbus-RTU 额定频率：50Hz，范围：45Hz~65Hz
通信速率：2400/4800/9600/19200/38400 系统事件、越限事件、暂态事件、I/O 事件、
57600/115200bps SOE 记录 波形事件
通信接口：1 路 RS232 工作环境 温度：-5℃ ~+55℃；湿度：95% 不结露；
通信 通信速率：2400/4800/9600/19200/38400 气压：70~106kpa
/57600/115200bps 存储温度 -30℃ ~+80℃
防护等级 面板：IP50；壳体：IP20
通信接口：以太网
通信协议：Modbus-TCP 类型 参数
默认端口号：502 平均无故障时间 MTBF ≥ 43800 小时
开关量输入 无源节点光隔离输入 ( 隔离电压 2500VDC) 外形尺寸 248×171×204（宽 × 高 × 深）单位 mm
电磁兼容性能
标准代码 标准名称 等级 标准代码 标准名称 等级
GB/T13729-2002 远动终端设备 GB/T17626.4-2008 电快速瞬变脉冲群抗扰度试验 III
GB/T17626.2-2006 静电放电抗扰度试验 III GB/T17626.5-2008 浪涌（冲击）抗扰度试验 III
外形尺寸
⩡⎼ 䓼㵸 ॶ䂒 ำ⩔ ำ⩔
ᐬႀᅦᄤ
IVM910 装置尺寸图（单位：mm）
