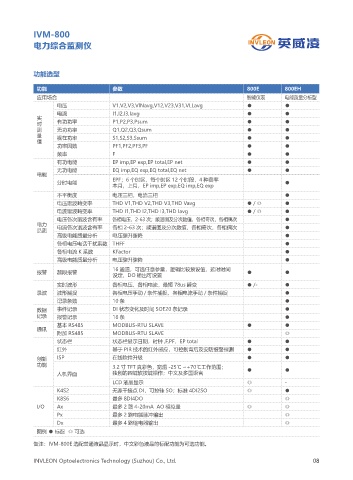

Page 11 - 英威凌电气(苏州)有限公司(智能网络仪表)

IVM-800

电力综合监测仪

功能选型

功能 参数 800E 800EH
应用场合 智能仪表 电能质量分析型
电压 V1,V2,V3,VlNavg,V12,V23,V31,VLLavg ● ●
电流 I1,I2,I3,Iavg ● ●
实
时 有功功率 P1,P2,P3,Psum ● ●
测 无功功率 Q1,Q2,Q3,Qsum ● ●
量 视在功率 S1,S2,S3,Ssum ● ●
值
功率因数 PF1,PF2,PF3,PF ● ●
频率 F ● ●
有功电能 EP imp,EP exp,EP total,EP net ● ●
无功电能 EQ imp,EQ exp,EQ total,EQ net ● ●
电能
分时电能 EPF；6 个时区，每个时区 12 个时段，4 种费率 ●
本月，上月，EP imp,EP exp,EQ imp,EQ exp
不平衡度 电压三相，电流三相 ●
电压谐波畸变率 THD V1,THD V2,THD V3,THD Vavg ● / ◎ ●
电流谐波畸变率 THD I1,THD I2,THD I3,THD Iavg ● / ◎ ●
电压各次谐波含有率 各相电压，2-63 次；频谱图及分次数值，各相奇次，各相偶次 ●
电力 电流各次谐波含有率 各相 2-63 次；频谱图及分次数值，各相奇次，各相偶次
品质 ●
高级电能质量分析 电压骤升骤降 ●
各相电压电话干扰系数 THFF ●
各相电流 K 系数 KFactor ●
高级电能质量分析 电压骤升骤降 ●
16 通道，可选任意参量，逻辑比较预设值，延时时间
报警 越限报警 ● ●
设定，DO 输出可设置
实时波形 各相电压，各相电流，最短 78us 瞬变 ● /- ●
录波 波形捕捉 各相电压手动 / 条件捕捉，各相电流手动 / 条件捕捉 ●
记录条数 10 条 ●
数据 事件记录 DI 状态变化及时间 SOE20 条记录 ●
记录 报警记录 16 条 ●
基本 RS485 MODBUS-RTU SLAVE ● ●
通讯
附加 RS485 MODBUS-RTU SLAVE ◎
状态栏 状态栏显示日期，时钟 ,F,PF，EP total ● ●
红外 基于 PIR 技术的红外感应，可控制背后及安防报警探测 ● ●
创新 ISP 在线软件升级 ● ●
功能 3.2 寸 TFT 真彩色，宽温 -25℃ ~+70℃工作范围；
人机界面 独创的四键软按键操作；中文及多国语言 ● ●
LCD 液晶显示 ◎ -
K4S2 无源干接点 DI，可控硅 SO；标准 4DI2SO ◎ ●
K8S6 最多 8DI4DO ◎
I/O Ax 最多 2 路 4-20mA AO 模拟量 ◎ ◎
Px 最多 2 路电能脉冲输出 ◎
Dx 最多 4 路继电器输出 ◎
图例 ● 标配 ◎ 可选

备注：IVM-800E 选配普通液晶显示时，中文彩色液晶的标配功能为可选功能。

INVLEON• Optoelectronics• Technology• (Suzhou)• Co.,• Ltd. 08
