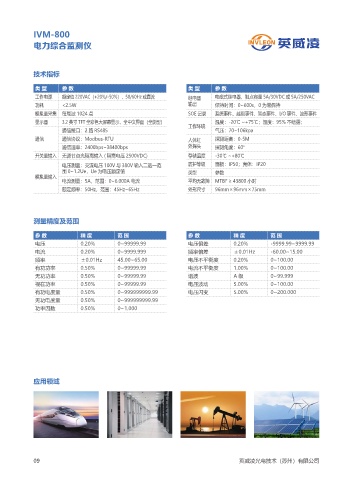

IVM-800

电力综合监测仪

技术指标

类 型 参 数 类 型 参 数
工作电源 额定值 220VAC（+20%/-50%），50/60Hz 或直流 继电器 电磁式继电器，触点容量 5A/30VDC 或 5A/250VAC
功耗 <2.5W 输出 保持时间：0~600s，0 为常保持
模拟量采集 每周波 1024 点 SOE 记录 系统事件、越限事件、暂态事件、I/O 事件、波形事件
显示器 3.2 英寸 TFT 全彩色大屏幕显示，全中文界面（全能型） 温度：-20℃ ~+75℃；湿度：95% 不结露；
工作环境
通信接口：2 路 RS485 气压：70~106kpa
通信 通信协议：Modbus-RTU 人体红 探测距离：0-5M
通信速率：2400bps~38400bps 外探头 探测角度：60°
开关量输入 无源节点光隔离输入 ( 隔离电压 2500VDC) 存储温度 -30℃ ~+80℃
电压测量：交流电压 100V 与 380V 输入二选一范 防护等级 面板：IP50；壳体：IP20
围 0~1.2Ue，Ue 为电压额定值 类型 参数
模拟量输入
电流测量：5A，范围：0~6.000A 电流 平均无故障 MTBF ≥ 43800 小时
额定频率：50Hz，范围：45Hz~65Hz 外形尺寸 96mm×96mm×75mm

测量精度及范围

参 数 精 度 范 围 参 数 精 度 范 围
电压 0.20% 0~99999.99 电压偏差 0.20% -9999.99~9999.99
电流 0.20% 0~9999.999 频率偏差 ±0.01Hz -60.00~15.00
频率 ±0.01Hz 45.00~65.00 电压不平衡度 0.20% 0~100.00
有功功率 0.50% 0~99999.99 电流不平衡度 1.00% 0~100.00
无功功率 0.50% 0~99999.99 谐波 A级 0~99.999
视在功率 0.50% 0~99999.99 电压波动 5.00% 0~100.00
有功电度量 0.50% 0~999999999.99 电压闪变 5.00% 0~200.000
无功电度量 0.50% 0~999999999.99
功率因数 0.50% 0~1.000

应用领域
