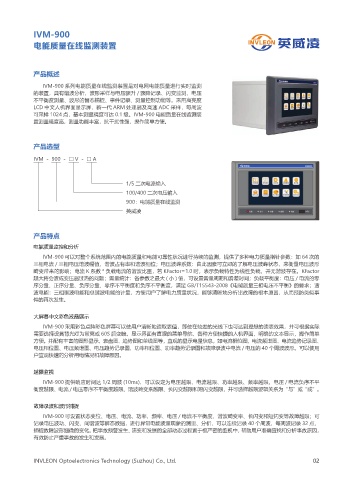

IVM-900

电能质量在线监测装置

产品概述
IVM-900 系列电能质量在线监测装置是对电网电能质量进行实时监测
的装置，具有谐波分析、波形采样与电压骤升 / 骤降记录、闪变监测、电压
不平衡度测量、波形的暂态捕捉、事件记录、测量控制功能等。采用高亮度
LCD 中文人机界面显示屏，新一代 ARM 处理器及高速 ADC 采样，每周波
可采样 1024 点，基本测量精度可达 0.1 级。IVM-900 电能质量在线监测装
置测量精度高，测量功能丰富，抗干扰性强，操作简单方便。

产品选型

IVM - 900 - □ V - □ A

1/5 二次电流输入
100/400 二次电压输入
900：电能质量在线监测
英威凌

产品特点
电能质量监控和分析
IVM-900 可以对整个系统范围内的电能质量和电能可靠性状况进行持续的监测，提供了多种电力质量指针参数：如 64 次的
三相电流 / 三相电压谐波幅值、谐波占有率和谐波相位；电压波峰系数：由此因素可立即的了解电压波峰状态，来衡量电压波形
畸变带来的影响；电流 K 系数 * 负载电流的谐波比重，若 KFactor=1.0 时，表示负载特性为线性负载，并无谐波存在。KFactor
越大将会造成变压器过热的问题；需量统计：各参数之最大 ( 小 ) 值，可设置需量周期和滑差时间；负载平衡度：电压 / 电流的零
序分量、正序分量、负序分量、零序不平衡度和负序不平衡度，满足 GB/T15543-2008《电能质量三相电压不平衡》的要求；谐
波电能：三相谐波电能和总谐波电能的计量，方便用户了解电力质量状况，能够清晰地分析岀故障的根本原因，从而预防类似事
件的再次发生。

大屏暮中文彩色液晶展示
IVM-900 釆用彩色点阵彩色屏幕可以使用户清晰地读取表值，即使在较差的光线下也可达到理想的读表效果，并可根据实际
需要选择设賞背光灯为常亮或 60S 后变暗。显示界面有直观的菜单导航，各种方便快捷的人机界面，明确的文本显示，操作简单
方便。并配有丰富的图形显示，表盘图、趋势图和单线图等，直观的显示电量信息，如电流相位图、电流频谱图、电流趋势记录图、
电压相位图、电压频谱图、电压趋势记录图、功率相位图、功率趋势记录图和故障录波中电流 / 电压的 40 个周波波形。可以使用
户宜观快速的分析用电情况和故障原因。

越限监視
IVM-900 提供响应时间达 1/2 周波 (10ms)，可以设定为电压越限、电流越限、功率越限、频率越限、电压 / 电流负序不平
衡度越限、电流 / 电压零序不平衡度越限、谐波畸变系越限、长闪变越限和短闪变越限，并可选择越限逻辑关系为“与”或“或”。

故障录波和波形捕捉
IVM-900 可设置状态变位、电压、电流、功率、频率、电压 / 电流不平衡度、谐波畸变率、长闪变和短闪变等故障越限；可
记录电压波动、闪变、间谐波等瞬态数据，进行异常电能质量现象的测里、分析，可以连续记录 40 个周波，每周波记录 32 点，
捕捉故障波形细微的变化。把事故预警发生、演变和发展的全部动态过程置于极严密的监视中，帮助用户准确査找和分析事故原因，
有效防止严重事故的发生和发展。

INVLEON• Optoelectronics• Technology• (Suzhou)• Co.,• Ltd. 02
